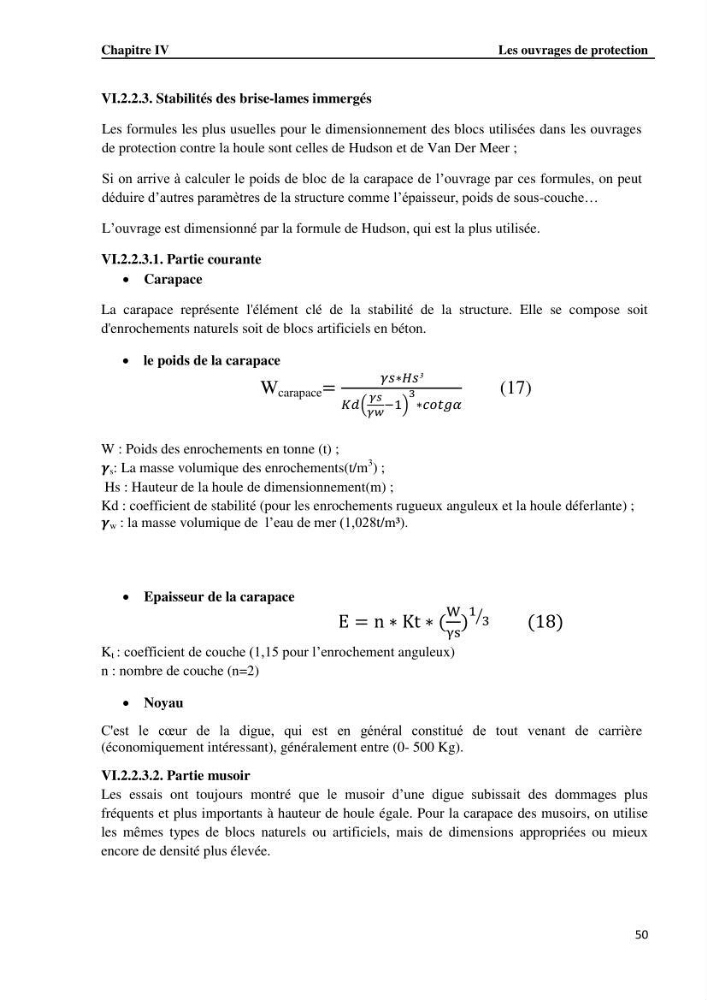

Chapitre IV
Les ouvrages de protection
50
VI.2.2.3. Stabilités des brise-lames immergés
Les formules les plus usuelles pour le dimensionnement des blocs utilisées dans les ouvrages
de protection contre la houle sont celles de Hudson et de Van Der Meer ;
Si on arrive à calculer le poids de bloc de la carapace de l’ouvrage par ces formules, on peut
déduire d’autres paramètres de la structure comme l’épaisseur, poids de sous-couche…
L’ouvrage est dimensionné par la formule de Hudson, qui est la plus utilisée.
VI.2.2.3.1. Partie courante
 Carapace
La carapace représente l'élément clé de la stabilité de la structure. Elle se compose soit
d'enrochements naturels soit de blocs artificiels en béton.
 le poids de la carapace
W carapace
(
)
(17)
W : Poids des enrochements en tonne (t) ;
𝜸 s : La masse volumique des enrochements(t/m
3 ) ;
Hs : Hauteur de la houle de dimensionnement(m) ;
Kd : coefficient de stabilité (pour les enrochements rugueux anguleux et la houle déferlante) ;
𝜸 w : la masse volumique de l’eau de mer (1,028t/m³).
 Epaisseur de la carapace
⁄
K t : coefficient de couche (1,15 pour l’enrochement anguleux)
n : nombre de couche (n=2)
 Noyau
C'est le cœur de la digue, qui est en général constitué de tout venant de carrière
(économiquement intéressant), généralement entre (0- 500 Kg).
VI.2.2.3.2. Partie musoir
Les essais ont toujours montré que le musoir d’une digue subissait des dommages plus
fréquents et plus importants à hauteur de houle égale. Pour la carapace des musoirs, on utilise
les mêmes types de blocs naturels ou artificiels, mais de dimensions appropriées ou mieux
encore de densité plus élevée.
