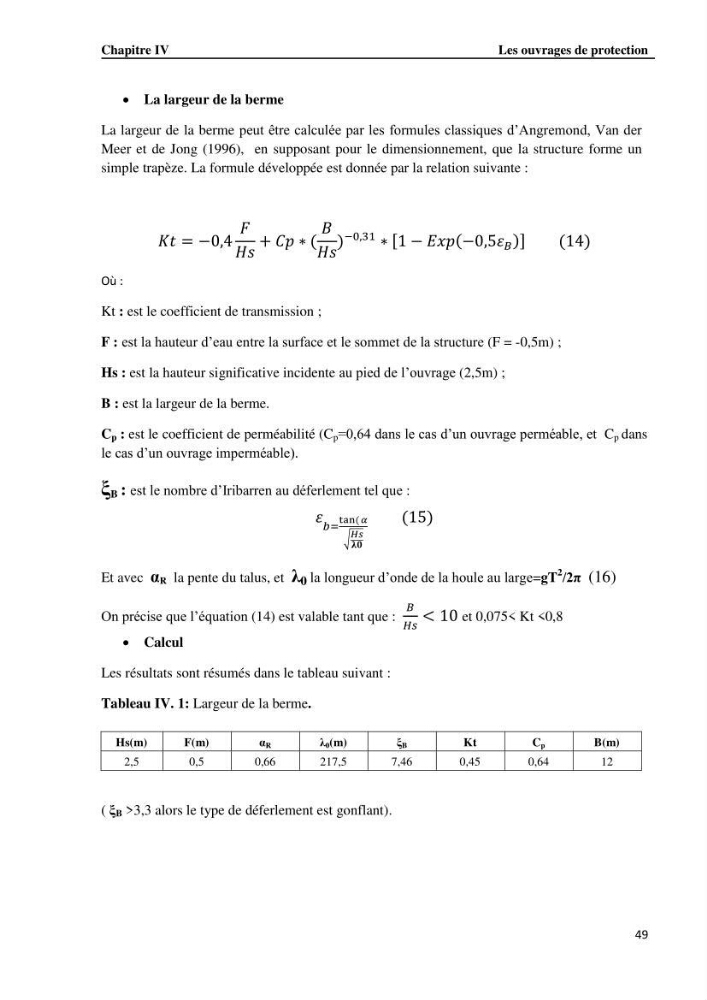

Chapitre IV
Les ouvrages de protection
49
 La largeur de la berme
La largeur de la berme peut être calculée par les formules classiques d’Angremond, Van der
Meer et de Jong (1996), en supposant pour le dimensionnement, que la structure forme un
simple trapèze. La formule développée est donnée par la relation suivante :
[
]
Où :
Kt : est le coefficient de transmission ;
F : est la hauteur d’eau entre la surface et le sommet de la structure (F = -0,5m) ;
Hs : est la hauteur significative incidente au pied de l’ouvrage (2,5m) ;
B : est la largeur de la berme.
C p : est le coefficient de perméabilité (C p =0,64 dans le cas d’un ouvrage perméable, et C p dans
le cas d’un ouvrage imperméable).
ξ B : est le nombre d’Iribarren au déferlement tel que :
√
Et avec α R la pente du talus, et λ 0 la longueur d’onde de la houle au large=gT
2
/2π (16)
On précise que l’équation (14) est valable tant que :
et 0,075< Kt <0,8
 Calcul
Les résultats sont résumés dans le tableau suivant :
Tableau IV. 1: Largeur de la berme.
( ξ B >3,3 alors le type de déferlement est gonflant).
Hs(m)
F(m)
α R
λ 0 (m)
ξ B
Kt
C p
B(m)
2,5
0,5
0,66
217,5
7,46
0,45
0,64
12
