Annexe
Chapitre III

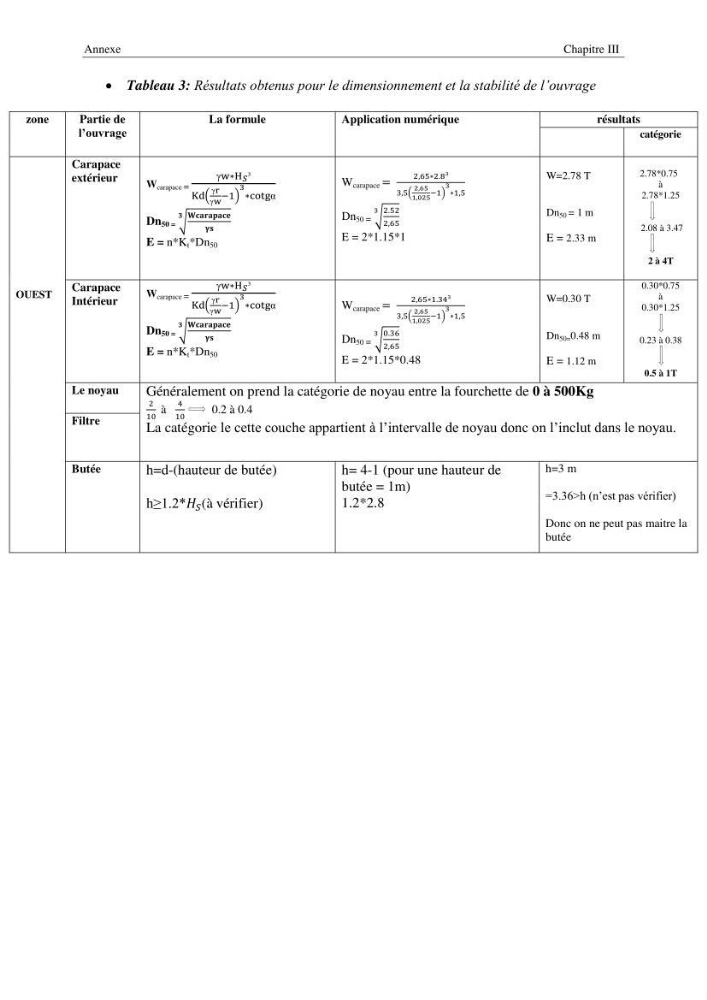

 Tableau 3: Résultats obtenus pour le dimensionnement et la stabilité de l’ouvrage
zone
Partie de
l’ouvrage
La formule
Application numérique
résultats
catégorie
OUEST
Carapace
extérieur
W carapace = (
)
Dn 50 = √
E = n*K t *Dn 50
W carapace
(
)
Dn 50 = √
E = 2*1.15*1
W=2.78 T
Dn 50 = 1 m
E = 2.33 m
2.78*0.75
à
2.78*1.25
2.08 à 3.47
2 à 4T
Carapace
Intérieur
W carapace = (
)
Dn 50 = √
E = n*K t *Dn 50
W carapace
(
)
Dn 50 = √
E = 2*1.15*0.48
W=0.30 T
Dn 50= 0.48 m
E = 1.12 m
0.30*0.75
à
0.30*1.25
0.23 à 0.38
0.5 à 1T
Le noyau
Généralement on prend la catégorie de noyau entre la fourchette de 0 à 500Kg
à
0.2 à 0.4
La catégorie le cette couche appartient à l’intervalle de noyau donc on l’inclut dans le noyau.
Filtre
Butée
h=d-(hauteur de butée)
h≥1.2* (à vérifier)
h= 4-1 (pour une hauteur de
butée = 1m)
1.2*2.8
h=3 m
=3.36>h (n’est pas vérifier)
Donc on ne peut pas maitre la
butée
