Annexe
Chapitre III

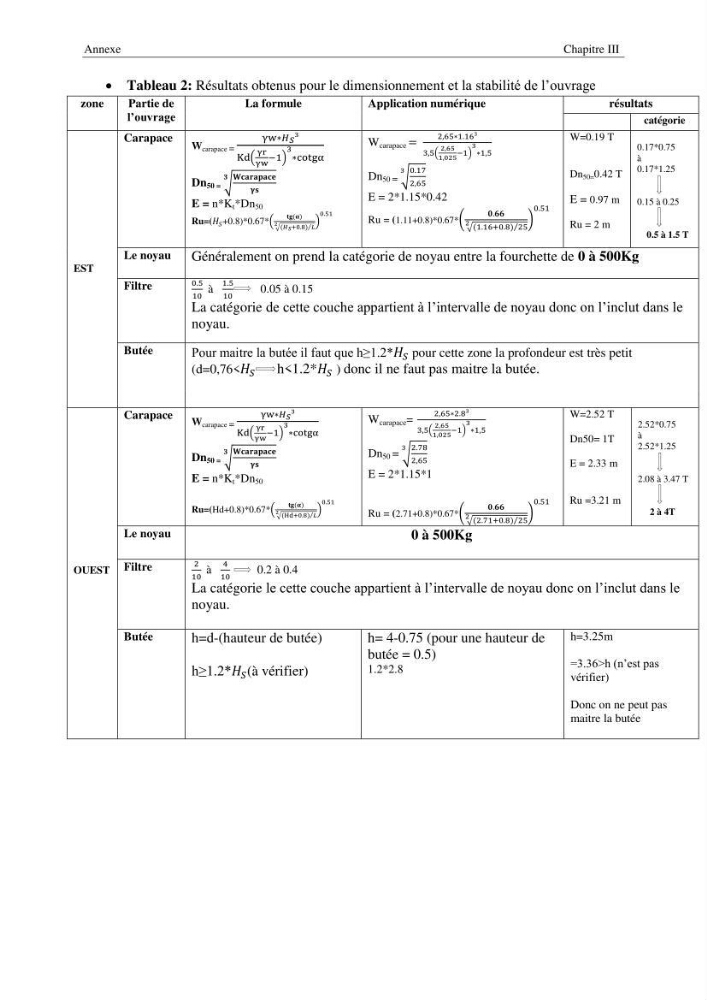

 Tableau 2: Résultats obtenus pour le dimensionnement et la stabilité de l’ouvrage
zone
Partie de
l’ouvrage
La formule
Application numérique
résultats
catégorie
EST
Carapace
W carapace = (
)
Dn 50 = √
E = n*K t *Dn 50
Ru=( +0.8)*0.67*( √
⁄
)
W carapace
(
)
Dn 50 = √
E = 2*1.15*0.42
Ru = (1.11+0.8)*0.67*( √
⁄
)
W=0.19 T
Dn 50= 0.42 T
E = 0.97 m
Ru = 2 m
0.17*0.75
à
0.17*1.25
0.15 à 0.25
0.5 à 1.5 T
Le noyau
Généralement on prend la catégorie de noyau entre la fourchette de 0 à 500Kg
Filtre
à
0.05 à 0.15
La catégorie de cette couche appartient à l’intervalle de noyau donc on l’inclut dans le
noyau.
Butée
Pour maitre la butée il faut que h≥1.2* pour cette zone la profondeur est très petit
(d=0,76<
h<1.2* ) donc il ne faut pas maitre la butée.
OUEST
Carapace
W carapace = (
)
Dn 50 = √
E = n*K t *Dn 50
Ru=(Hd+0.8)*0.67*( √
⁄
)
W carapace =
(
)
Dn 50 = √
E = 2*1.15*1
Ru = (2.71+0.8)*0.67*( √
⁄
)
W=2.52 T
Dn50= 1T
E = 2.33 m
Ru =3.21 m
2.52*0.75
à
2.52*1.25
2.08 à 3.47 T
2 à 4T
Le noyau
0 à 500Kg
Filtre
à
0.2 à 0.4
La catégorie le cette couche appartient à l’intervalle de noyau donc on l’inclut dans le
noyau.
Butée
h=d-(hauteur de butée)
h≥1.2* (à vérifier)
h= 4-0.75 (pour une hauteur de
butée = 0.5)
1.2*2.8
h=3.25m
=3.36>h (n’est pas
vérifier)
Donc on ne peut pas
maitre la butée
