Annexe
Chapitre III

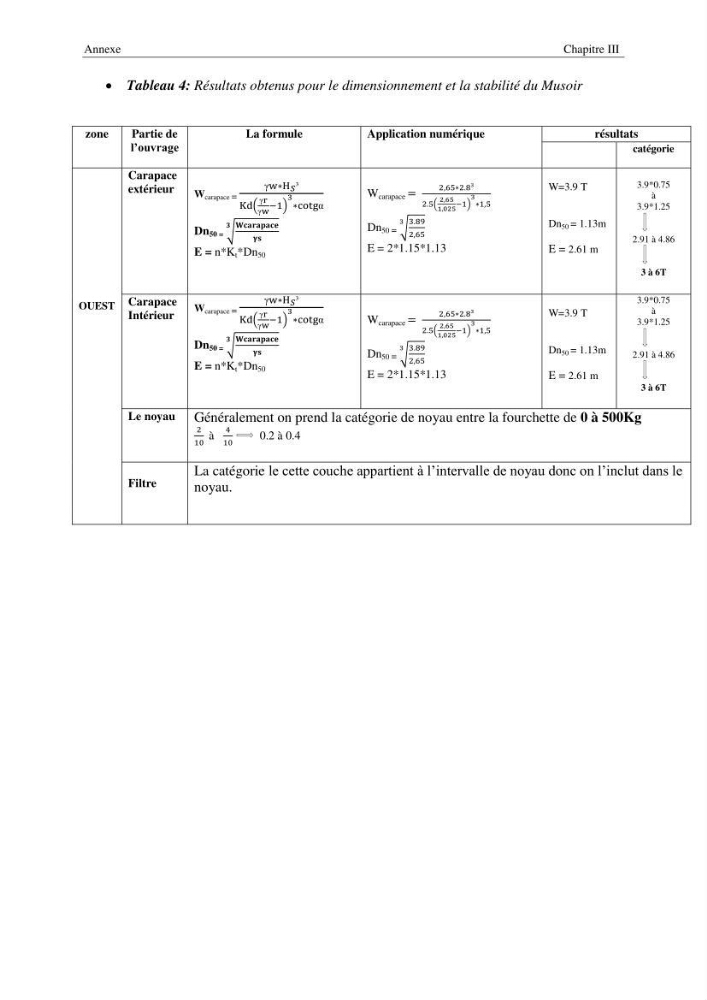

 Tableau 4: Résultats obtenus pour le dimensionnement et la stabilité du Musoir
zone
Partie de
l’ouvrage
La formule
Application numérique
résultats
catégorie
OUEST
Carapace
extérieur
W carapace = (
)
Dn 50 = √
E = n*K t *Dn 50
W carapace
(
)
Dn 50 = √
E = 2*1.15*1.13
W=3.9 T
Dn 50 = 1.13m
E = 2.61 m
3.9*0.75
à
3.9*1.25
2.91 à 4.86
3 à 6T
Carapace
Intérieur
W carapace = (
)
Dn 50 = √
E = n*K t *Dn 50
W carapace
(
)
Dn 50 = √
E = 2*1.15*1.13
W=3.9 T
Dn 50 = 1.13m
E = 2.61 m
3.9*0.75
à
3.9*1.25
2.91 à 4.86
3 à 6T
Le noyau
Généralement on prend la catégorie de noyau entre la fourchette de 0 à 500Kg
à
0.2 à 0.4
Filtre
La catégorie le cette couche appartient à l’intervalle de noyau donc on l’inclut dans le
noyau.
