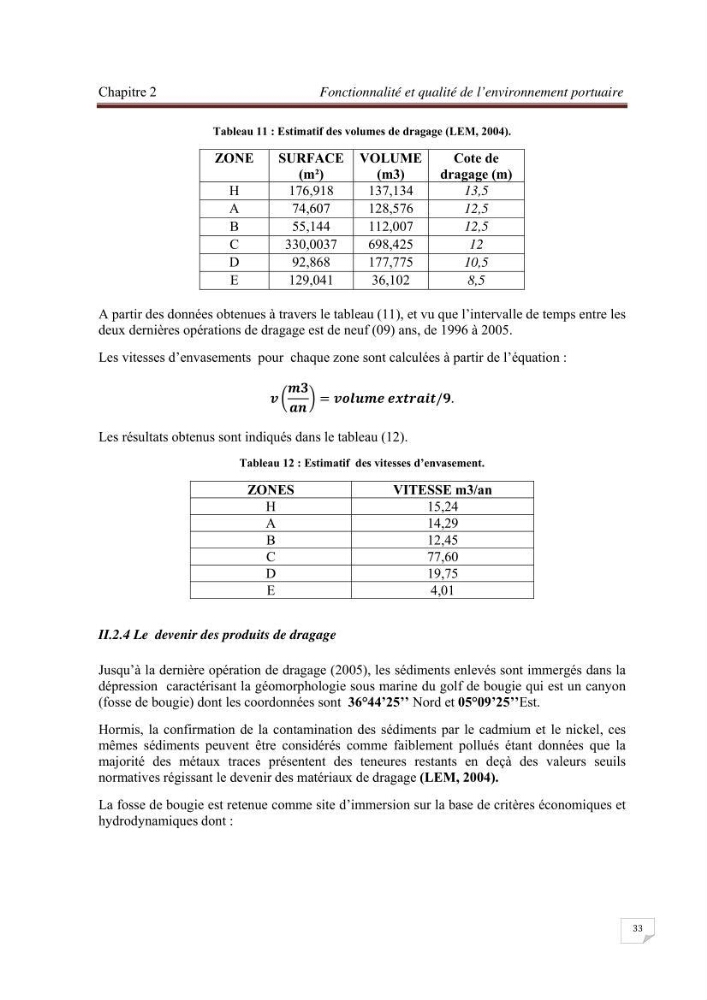

Chapitre 2                                        Fonctionnalité et qualité de l’environnement portuaire

33
Tableau 11 : Estimatif des volumes de dragage (LEM, 2004).
ZONE
SURFACE
(m²)
VOLUME
(m3)
Cote de
dragage (m)
H
176,918
137,134
13,5
A
74,607
128,576
12,5
B
55,144
112,007
12,5
C
330,0037
698,425
12
D
92,868
177,775
10,5
E
129,041
36,102
8,5
A partir des données obtenues à travers le tableau (11), et vu que l’intervalle de temps entre les
deux dernières opérations de dragage est de neuf (09) ans, de 1996 à 2005.
Les vitesses d’envasements pour chaque zone sont calculées à partir de l’équation :
Les résultats obtenus sont indiqués dans le tableau (12).
Tableau 12 : Estimatif des vitesses d’envasement.
ZONES
VITESSE m3/an
H
15,24
A
14,29
B
12,45
C
77,60
D
19,75
E
4,01
II.2.4 Le devenir des produits de dragage

Jusqu’à la dernière opération de dragage (2005), les sédiments enlevés sont immergés dans la
dépression caractérisant la géomorphologie sous marine du golf de bougie qui est un canyon
(fosse de bougie) dont les coordonnées sont 36°44’25’’ Nord et 05°09’25’’Est.
Hormis, la confirmation de la contamination des sédiments par le cadmium et le nickel, ces
mêmes sédiments peuvent être considérés comme faiblement pollués étant données que la
majorité des métaux traces présentent des teneures restants en deçà des valeurs seuils
normatives régissant le devenir des matériaux de dragage (LEM, 2004).
La fosse de bougie est retenue comme site d’immersion sur la base de critères économiques et
hydrodynamiques dont :
