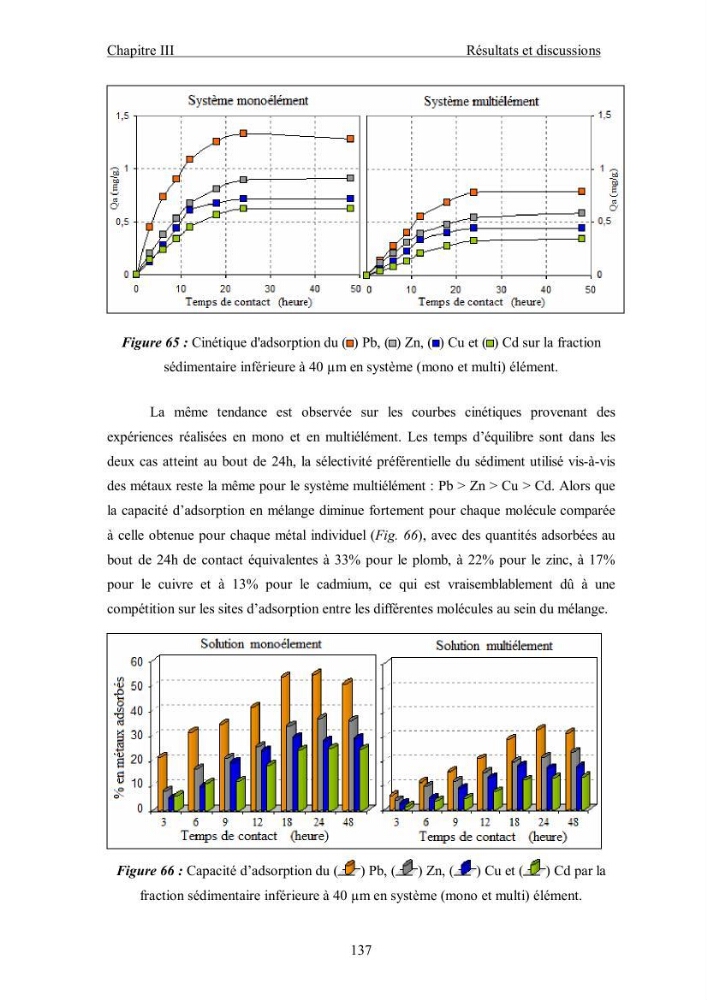

Chapitre III
Résultats et discussions
137
Figure 65 : Cinétique d'adsorption du ( ) Pb, ( ) Zn, ( ) Cu et ( ) Cd sur la fraction
sédimentaire inférieure à 40 µm en système (mono et multi) élément.
La même tendance est observée sur les courbes cinétiques provenant des
expériences réalisées en mono et en multiélément. Les temps d’équilibre sont dans les
deux cas atteint au bout de 24h, la sélectivité préférentielle du sédiment utilisé vis-à-vis
des métaux reste la même pour le système multiélément : Pb > Zn > Cu > Cd. Alors que
la capacité d’adsorption en mélange diminue fortement pour chaque molécule comparée
à celle obtenue pour chaque métal individuel (Fig. 66), avec des quantités adsorbées au
bout de 24h de contact équivalentes à 33% pour le plomb, à 22% pour le zinc, à 17%
pour le cuivre et à 13% pour le cadmium, ce qui est vraisemblablement dû à une
compétition sur les sites d’adsorption entre les différentes molécules au sein du mélange.
Figure 66 : Capacité d’adsorption du (
) Pb, (
) Zn, (
) Cu et (
) Cd par la
fraction sédimentaire inférieure à 40 µm en système (mono et multi) élément.
