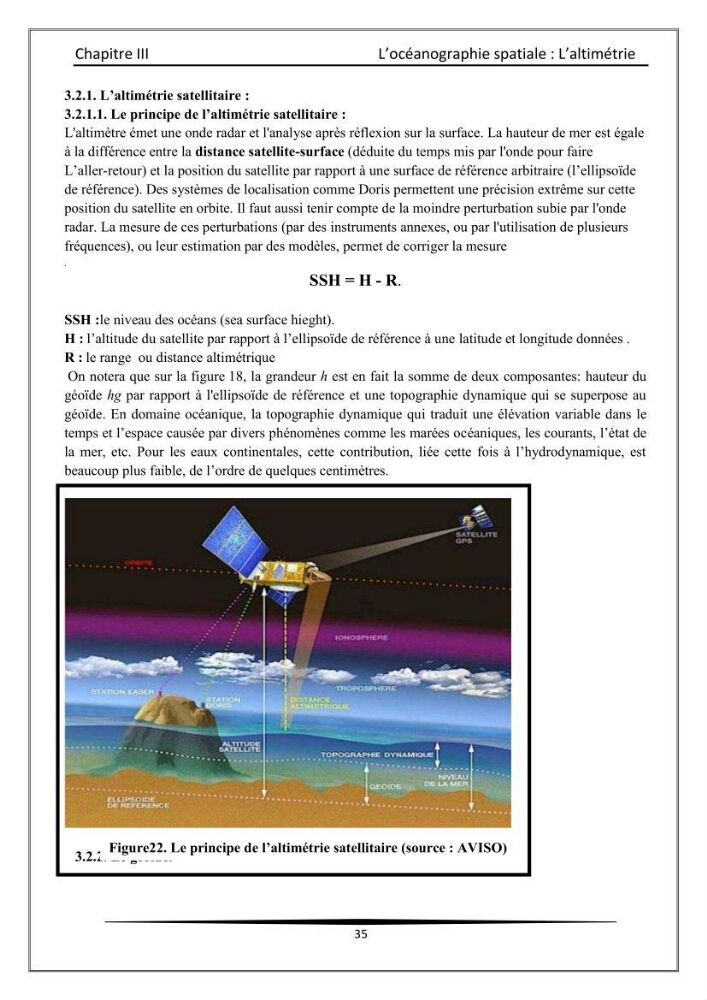

Chapitre III
L’océanographie spatiale : L’altimétrie
35
3.2.1. L’altimétrie satellitaire :
3.2.1.1. Le principe de l’altimétrie satellitaire :
L'altimètre émet une onde radar et l'analyse après réflexion sur la surface. La hauteur de mer est égale
à la différence entre la distance satellite-surface (déduite du temps mis par l'onde pour faire
L’aller-retour) et la position du satellite par rapport à une surface de référence arbitraire (l’ellipsoïde
de référence). Des systèmes de localisation comme Doris permettent une précision extrême sur cette
position du satellite en orbite. Il faut aussi tenir compte de la moindre perturbation subie par l'onde
radar. La mesure de ces perturbations (par des instruments annexes, ou par l'utilisation de plusieurs
fréquences), ou leur estimation par des modèles, permet de corriger la mesure
.
SSH = H - R.
SSH :le niveau des océans (sea surface hieght).
H : l’altitude du satellite par rapport à l’ellipsoïde de référence à une latitude et longitude données .
R : le range ou distance altimétrique
On notera que sur la figure 18, la grandeur h est en fait la somme de deux composantes: hauteur du
géoïde hg par rapport à l'ellipsoïde de référence et une topographie dynamique qui se superpose au
géoïde. En domaine océanique, la topographie dynamique qui traduit une élévation variable dans le
temps et l’espace causée par divers phénomènes comme les marées océaniques, les courants, l’état de
la mer, etc. Pour les eaux continentales, cette contribution, liée cette fois à l’hydrodynamique, est
beaucoup plus faible, de l’ordre de quelques centimètres.
3.2.2. Le géoïde.
Figure22. Le principe de l’altimétrie satellitaire (source : AVISO)
