Chapitre II
Les Capteurs : Les courants
26
mesurer la vitesse maximum d'un courant alternatif dont la valeur moyenne est nulle. Ce phénomène
est facile à visualiser. Prend donc en main un courantomètre à rotor de Savonius et, sans vous
déplacer, balances le à bout de bras Il se met à tourner alors que la vitesse moyenne est nulle. Il faut
donc éviter de l'utiliser dans les mouillages avec flottabilité de surface ou à proximité de la surface.
Pour mesurer la vitesse angulaire du rotor en le freinant le moins possible, deux méthodes sont
utilisées :
Un où des aimants sont fixés au rotor. Ils créent un champ magnétique tournant suffisant pour fermer
un interrupteur à lames souples-ILS- (voir notes ci-après) lorsqu'ils passent à proximité de celui-ci.
L'interrupteur à lames souples délivre alors des impulsions dont la fréquence est proportionnelle à la
vitesse de rotation du rotor.
La transmission du mouvement de rotation du rotor à l'intérieur de l'enceinte étanche peut être réalisée
par un couplage magnétique entre les aimants du rotor et un ou deux aimants tournants à l'intérieur de
l’enceinte. Ces derniers peuvent comme précédemment commander un ILS ou entraîner un réducteur.
Ce réducteur pouvant déplacer le curseur d'un potentiomètre (courantomètre AANDERAA), une
dynamo bathymétrique (courantomètre CORNES), un codeur optique (courantomètre
RICHARDSON).
2.5.1.1.2. Interrupteur à lame :
L’interrupteur à lame est constitue de deux lamelles en métal magnétique non rémanent sont placées
dans l'axe d'une petite ampoule de verre de forme cylindrique aux extrémités arrondies (voir figure cidessous). Au milieu de l'ampoule, les 2 lamelles sont légèrement écartées l'une de l'autre. Lorsqu'elles
sont soumises à un champ magnétique relativement important, elles s'aimantent et, en s'attirant,
viennent en contact. Le contact ne s’établit pas franchement, il présente des rebonds pendant une durée
environ 1 ms. Quand le champ magnétique passe en dessous d'une certaine valeur l’élasticité des

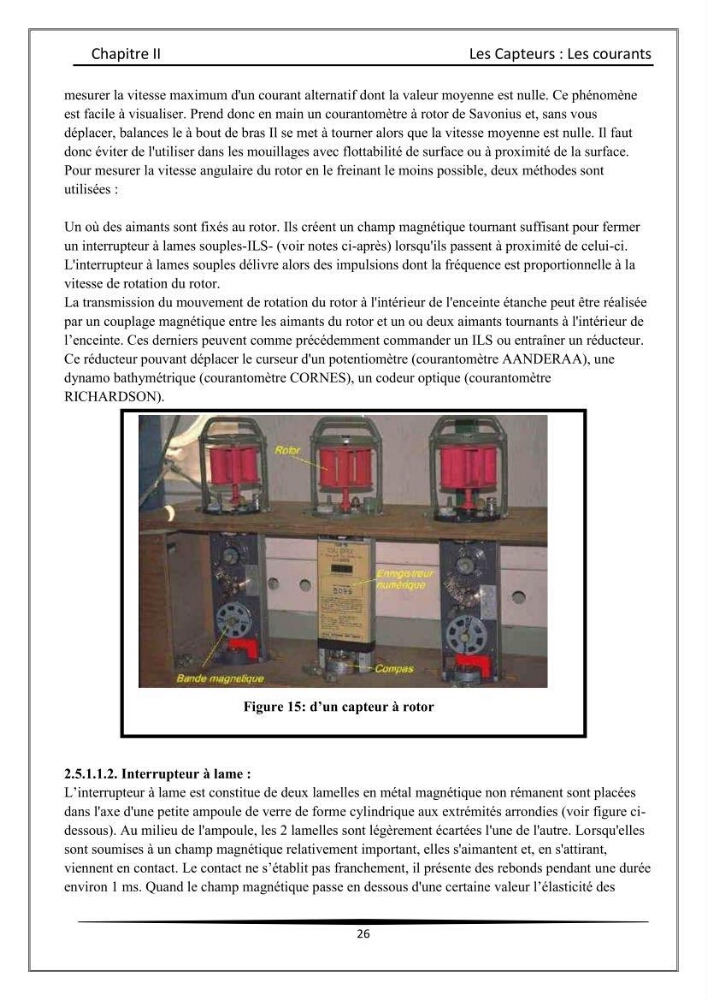

Figure 15: d’un capteur à rotor
