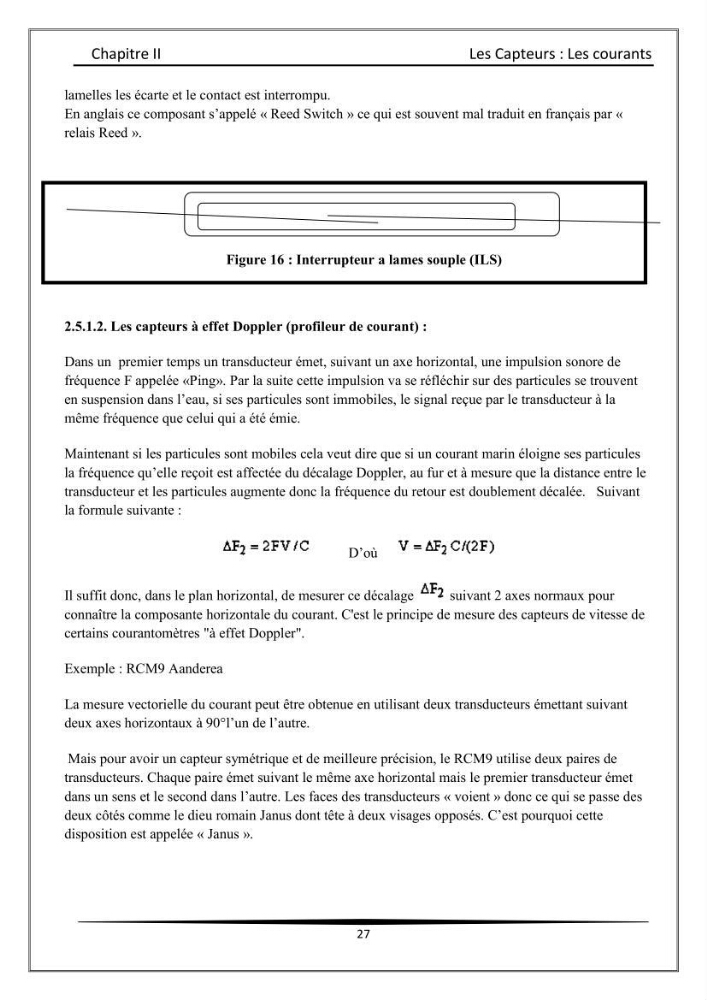

Chapitre II
Les Capteurs : Les courants
27
lamelles les écarte et le contact est interrompu.
En anglais ce composant s’appelé « Reed Switch » ce qui est souvent mal traduit en français par «
relais Reed ».
2.5.1.2. Les capteurs à effet Doppler (profileur de courant) :
Dans un premier temps un transducteur émet, suivant un axe horizontal, une impulsion sonore de
fréquence F appelée «Ping». Par la suite cette impulsion va se réfléchir sur des particules se trouvent
en suspension dans l’eau, si ses particules sont immobiles, le signal reçue par le transducteur à la
même fréquence que celui qui a été émie.
Maintenant si les particules sont mobiles cela veut dire que si un courant marin éloigne ses particules
la fréquence qu’elle reçoit est affectée du décalage Doppler, au fur et à mesure que la distance entre le
transducteur et les particules augmente donc la fréquence du retour est doublement décalée. Suivant
la formule suivante :
D’où
Il suffit donc, dans le plan horizontal, de mesurer ce décalage
suivant 2 axes normaux pour
connaître la composante horizontale du courant. C'est le principe de mesure des capteurs de vitesse de
certains courantomètres "à effet Doppler".
Exemple : RCM9 Aanderea
La mesure vectorielle du courant peut être obtenue en utilisant deux transducteurs émettant suivant
deux axes horizontaux à 90°l’un de l’autre.
Mais pour avoir un capteur symétrique et de meilleure précision, le RCM9 utilise deux paires de
transducteurs. Chaque paire émet suivant le même axe horizontal mais le premier transducteur émet
dans un sens et le second dans l’autre. Les faces des transducteurs « voient » donc ce qui se passe des
deux côtés comme le dieu romain Janus dont tête à deux visages opposés. C’est pourquoi cette
disposition est appelée « Janus ».
Figure 16 : Interrupteur a lames souple (ILS)
