Chapitre II
Etude bathymétrique
19

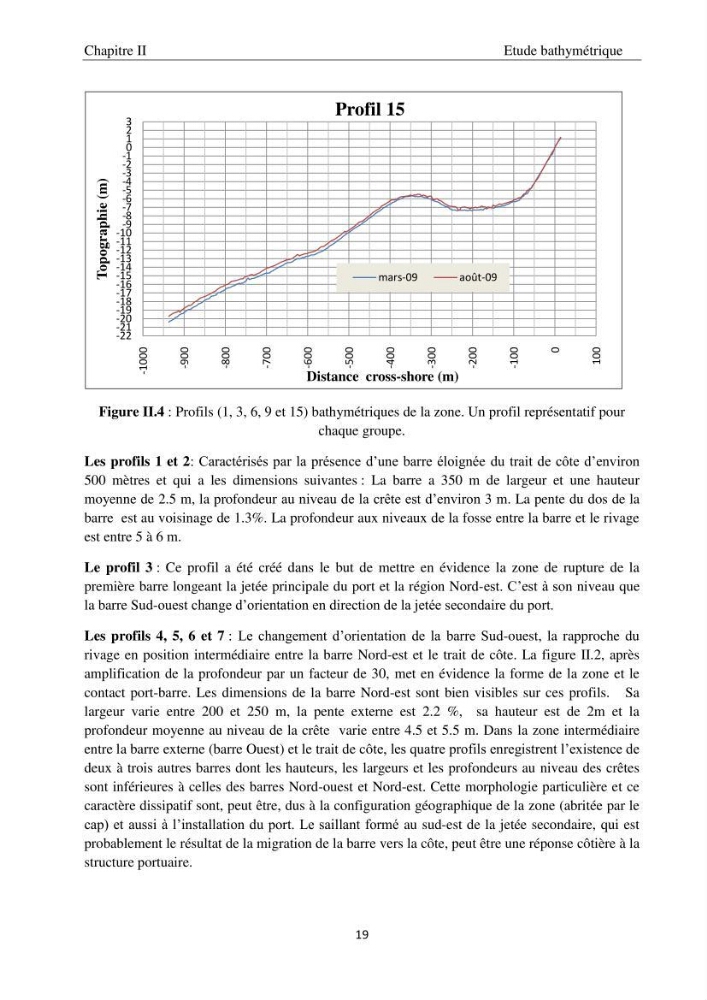

Figure II.4 : Profils (1, 3, 6, 9 et 15) bathymétriques de la zone. Un profil représentatif pour
chaque groupe.
Les profils 1 et 2: Caractérisés par la présence d’une barre éloignée du trait de côte d’environ
500 mètres et qui a les dimensions suivantes : La barre a 350 m de largeur et une hauteur
moyenne de 2.5 m, la profondeur au niveau de la crête est d’environ 3 m. La pente du dos de la
barre est au voisinage de 1.3%. La profondeur aux niveaux de la fosse entre la barre et le rivage
est entre 5 à 6 m.
Le profil 3 : Ce profil a été créé dans le but de mettre en évidence la zone de rupture de la
première barre longeant la jetée principale du port et la région Nord-est. C’est à son niveau que
la barre Sud-ouest change d’orientation en direction de la jetée secondaire du port.
Les profils 4, 5, 6 et 7 : Le changement d’orientation de la barre Sud-ouest, la rapproche du
rivage en position intermédiaire entre la barre Nord-est et le trait de côte. La figure II.2, après
amplification de la profondeur par un facteur de 30, met en évidence la forme de la zone et le
contact port-barre. Les dimensions de la barre Nord-est sont bien visibles sur ces profils. Sa
largeur varie entre 200 et 250 m, la pente externe est 2.2 %, sa hauteur est de 2m et la
profondeur moyenne au niveau de la crête varie entre 4.5 et 5.5 m. Dans la zone intermédiaire
entre la barre externe (barre Ouest) et le trait de côte, les quatre profils enregistrent l’existence de
deux à trois autres barres dont les hauteurs, les largeurs et les profondeurs au niveau des crêtes
sont inférieures à celles des barres Nord-ouest et Nord-est. Cette morphologie particulière et ce
caractère dissipatif sont, peut être, dus à la configuration géographique de la zone (abritée par le
cap) et aussi à l’installation du port. Le saillant formé au sud-est de la jetée secondaire, qui est
probablement le résultat de la migration de la barre vers la côte, peut être une réponse côtière à la
structure portuaire.
-22
-21
-20
-19
-18
-17
-16
-15
-14
-13
-12
-11
-10
-9
-8
-7
-6
-5
-4
-3
-2
-1
0
1
2
3
-1000
-900
-800
-700
-600
-500
-400
-300
-200
-100
0
100
Topographie
(m)
Distance cross-shore (m)
Profil 15
mars-09
août-09
