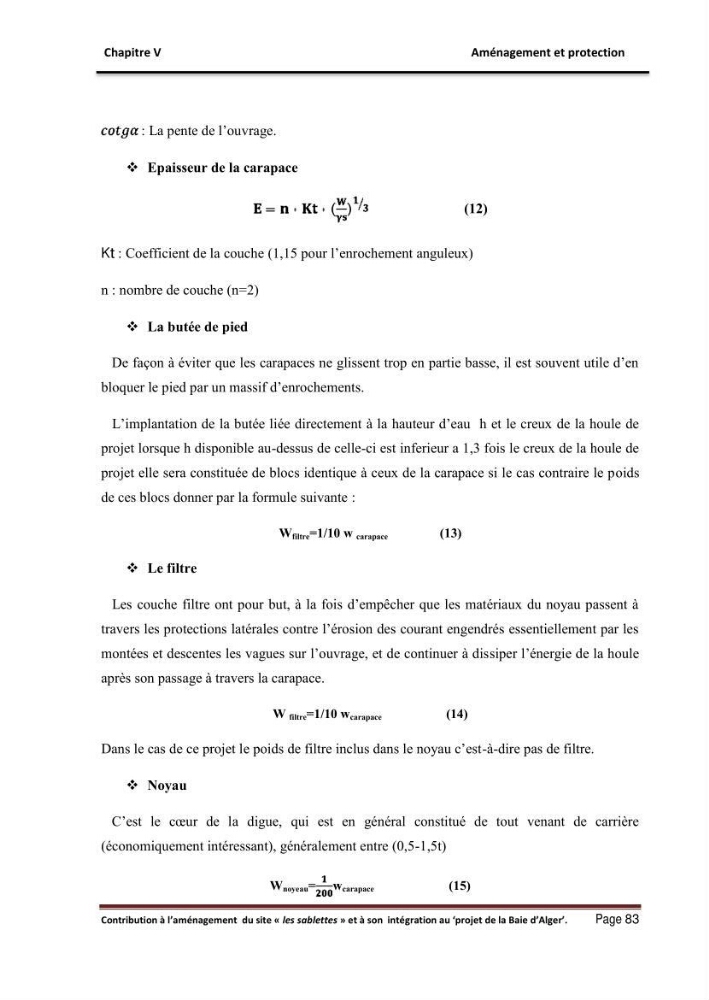

Chapitre V
Aménagement et protection
Contribution à l’aménagement du site « les sablettes » et à son intégration au ‘projet de la Baie d’Alger’.
Page 83
: La pente de l’ouvrage.
 Epaisseur de la carapace
= ∗
∗ ( )
(12)
Kt : Coefficient de la couche (1,15 pour l’enrochement anguleux)
n : nombre de couche (n=2)
 La butée de pied
De façon à éviter que les carapaces ne glissent trop en partie basse, il est souvent utile d’en
bloquer le pied par un massif d’enrochements.
L’implantation de la butée liée directement à la hauteur d’eau h et le creux de la houle de
projet lorsque h disponible au-dessus de celle-ci est inferieur a 1,3 fois le creux de la houle de
projet elle sera constituée de blocs identique à ceux de la carapace si le cas contraire le poids
de ces blocs donner par la formule suivante :
W filtre =1/10 w carapace
(13)
 Le filtre
Les couche filtre ont pour but, à la fois d’empêcher que les matériaux du noyau passent à
travers les protections latérales contre l’érosion des courant engendrés essentiellement par les
montées et descentes les vagues sur l’ouvrage, et de continuer à dissiper l’énergie de la houle
après son passage à travers la carapace.
W filtre =1/10 w carapace
(14)
Dans le cas de ce projet le poids de filtre inclus dans le noyau c’est-à-dire pas de filtre.
 Noyau
C’est le cœur de la digue, qui est en général constitué de tout venant de carrière
(économiquement intéressant), généralement entre (0,5-1,5t)
W noyeau = w carapace
(15)
