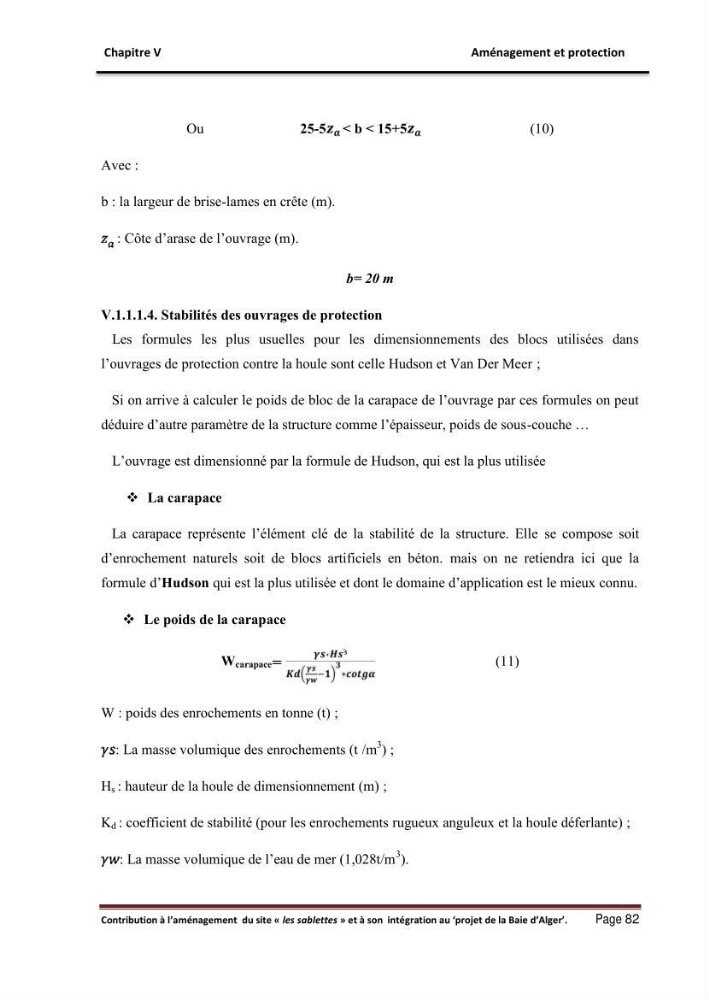

Chapitre V
Aménagement et protection
Contribution à l’aménagement du site « les sablettes » et à son intégration au ‘projet de la Baie d’Alger’.
Page 82
Ou
25-5 < b < 15+5
(10)
Avec :
b : la largeur de brise-lames en crête (m).
: Côte d’arase de l’ouvrage (m).
b= 20 m
V.1.1.1.4. Stabilités des ouvrages de protection
Les formules les plus usuelles pour les dimensionnements des blocs utilisées dans
l’ouvrages de protection contre la houle sont celle Hudson et Van Der Meer ;
Si on arrive à calculer le poids de bloc de la carapace de l’ouvrage par ces formules on peut
déduire d’autre paramètre de la structure comme l’épaisseur, poids de sous-couche …
L’ouvrage est dimensionné par la formule de Hudson, qui est la plus utilisée
 La carapace
La carapace représente l’élément clé de la stabilité de la structure. Elle se compose soit
d’enrochement naturels soit de blocs artificiels en béton. mais on ne retiendra ici que la
formule d’Hudson qui est la plus utilisée et dont le domaine d’application est le mieux connu.
 Le poids de la carapace
W carapace =
∗ ³
∗
(11)
W : poids des enrochements en tonne (t) ;
: La masse volumique des enrochements (t /m
3
) ;
H s : hauteur de la houle de dimensionnement (m) ;
K d : coefficient de stabilité (pour les enrochements rugueux anguleux et la houle déferlante) ;
: La masse volumique de l’eau de mer (1,028t/m
3
).
