Chapitre V
Aménagement et protection
Contribution à l’aménagement du site « les sablettes » et à son intégration au ‘projet de la Baie d’Alger’.
Page 84

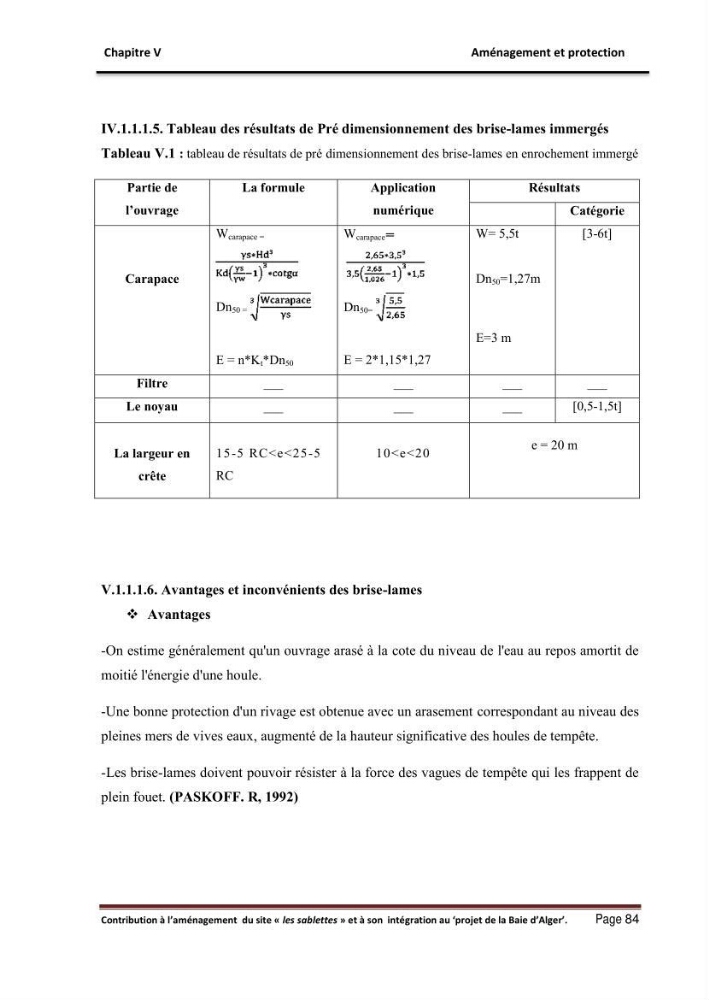

IV.1.1.1.5. Tableau des résultats de Pré dimensionnement des brise-lames immergés
Tableau V.1 : tableau de résultats de pré dimensionnement des brise-lames en enrochement immergé
V.1.1.1.6. Avantages et inconvénients des brise-lames
 Avantages
-On estime généralement qu'un ouvrage arasé à la cote du niveau de l'eau au repos amortit de
moitié l'énergie d'une houle.
-Une bonne protection d'un rivage est obtenue avec un arasement correspondant au niveau des
pleines mers de vives eaux, augmenté de la hauteur significative des houles de tempête.
-Les brise-lames doivent pouvoir résister à la force des vagues de tempête qui les frappent de
plein fouet. (PASKOFF. R, 1992)
Partie de
l’ouvrage
La formule
Application
numérique
Résultats
Catégorie
Carapace
W carapace =
∗ ³
∗
Dn 50 =
E = n*K t *Dn 50
W carapace =
, ∗ , ³
,
,
,
∗ ,
Dn 50=
,
,
E = 2*1,15*1,27
W= 5,5t
Dn 50 =1,27m
E=3 m
[3-6t]
Filtre
___
___
___
___
Le noyau
___
___
___
[0,5-1,5t]
La largeur en
crête
15-5 RC RC
10 e = 20 m
