Chapitre IV
Résultats et discussion
37

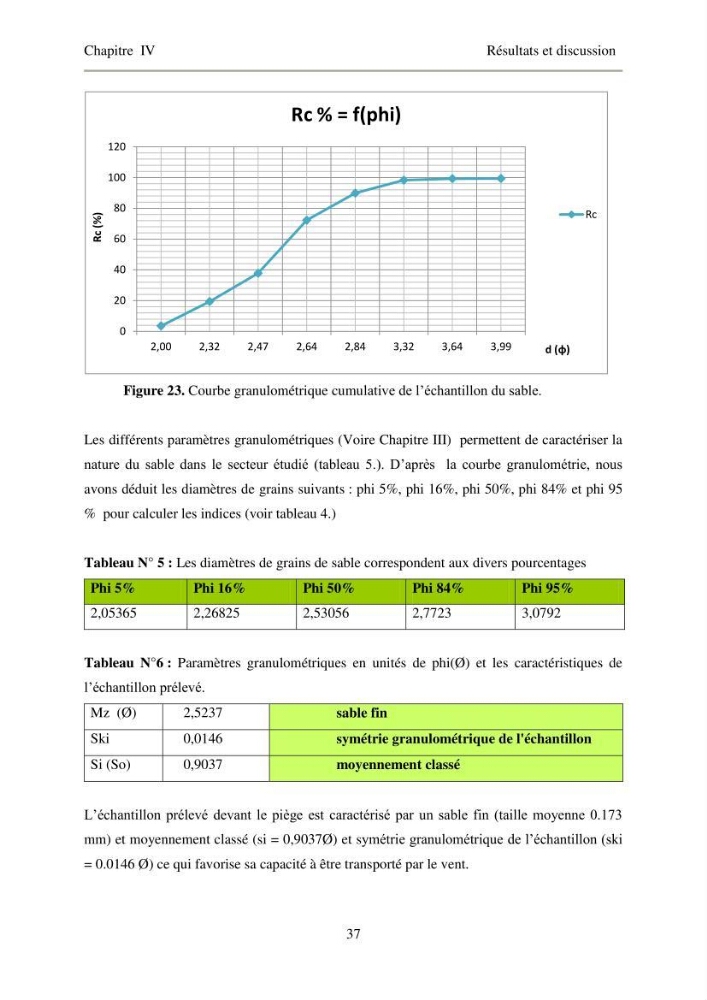

Figure 23. Courbe granulométrique cumulative de l’échantillon du sable.
Les différents paramètres granulométriques (Voire Chapitre III) permettent de caractériser la
nature du sable dans le secteur étudié (tableau 5.). D’après la courbe granulométrie, nous
avons déduit les diamètres de grains suivants : phi 5%, phi 16%, phi 50%, phi 84% et phi 95
% pour calculer les indices (voir tableau 4.)
Tableau N° 5 : Les diamètres de grains de sable correspondent aux divers pourcentages
Phi 5%
Phi 16%
Phi 50%
Phi 84%
Phi 95%
2,05365
2,26825
2,53056
2,7723
3,0792
Tableau N°6 : Paramètres granulométriques en unités de phi(Ø) et les caractéristiques de
l’échantillon prélevé.
Mz (Ø)
2,5237
sable fin
Ski
0,0146
symétrie granulométrique de l'échantillon
Si (So)
0,9037
moyennement classé
L’échantillon prélevé devant le piège est caractérisé par un sable fin (taille moyenne 0.173
mm) et moyennement classé (si = 0,9037Ø) et symétrie granulométrique de l’échantillon (ski
= 0.0146 Ø) ce qui favorise sa capacité à être transporté par le vent.
0
20
40
60
80
100
120
2,00
2,32
2,47
2,64
2,84
3,32
3,64
3,99
Rc
(%)
d (ɸ)
Rc % = f(phi)
Rc
