Chapitre IV
Résultats et discussion
36

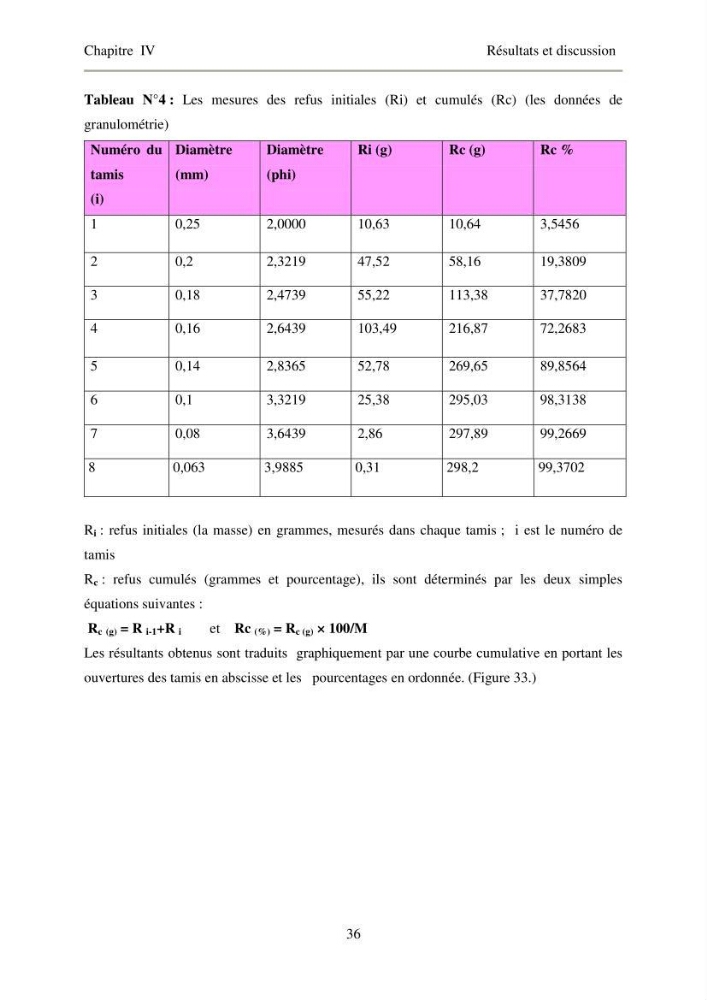

Tableau N°4 : Les mesures des refus initiales (Ri) et cumulés (Rc) (les données de
granulométrie)
Numéro du
tamis
(i)
Diamètre
(mm)
Diamètre
(phi)
Ri (g)
Rc (g)
Rc %
1
0,25
2,0000
10,63
10,64
3,5456
2
0,2
2,3219
47,52
58,16
19,3809
3
0,18
2,4739
55,22
113,38
37,7820
4
0,16
2,6439
103,49
216,87
72,2683
5
0,14
2,8365
52,78
269,65
89,8564
6
0,1
3,3219
25,38
295,03
98,3138
7
0,08
3,6439
2,86
297,89
99,2669
8
0,063
3,9885
0,31
298,2
99,3702
R i : refus initiales (la masse) en grammes, mesurés dans chaque tamis ; i est le numéro de
tamis
R c : refus cumulés (grammes et pourcentage), ils sont déterminés par les deux simples
équations suivantes :
R c (g) = R i-1 +R i
et Rc (%) = R c (g) × 100/M
Les résultants obtenus sont traduits graphiquement par une courbe cumulative en portant les
ouvertures des tamis en abscisse et les pourcentages en ordonnée. (Figure 33.)
