Chapitre IV : Etude de bruit de fond
41
Des courbes H/V qui exhibent deux pics clairs entre 0,5-1 Hz et entre 2-4 H
(catégorie IV).

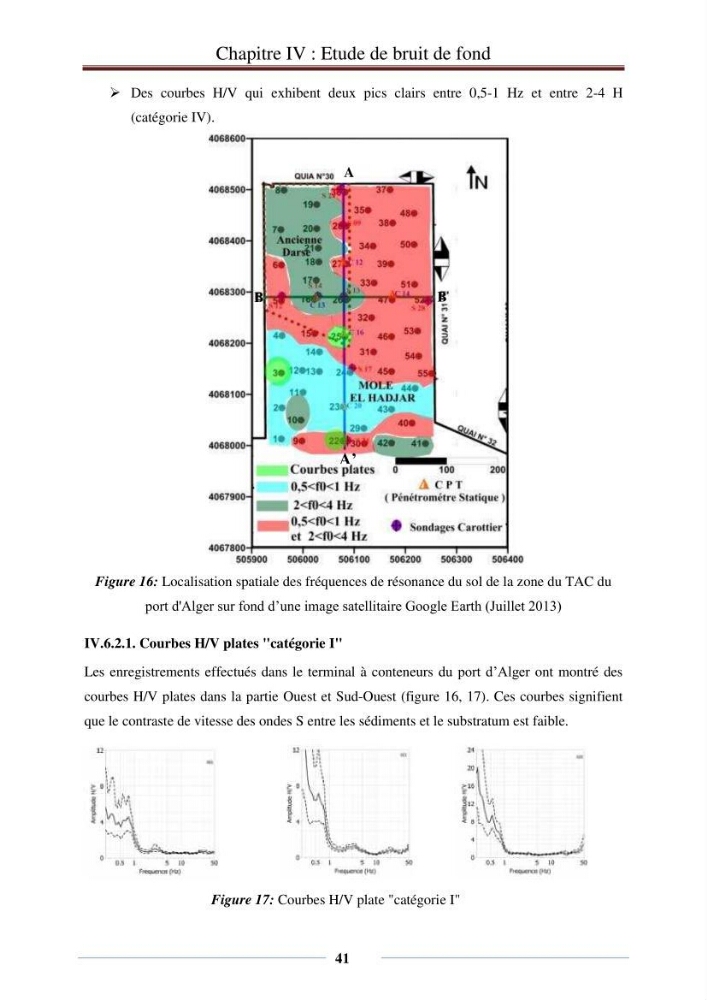

Figure 16: Localisation spatiale des fréquences de résonance du sol de la zone du TAC du
port d'Alger sur fond d’une image satellitaire Google Earth (Juillet 2013)
IV.6.2.1. Courbes H/V plates "catégorie I"
Les enregistrements effectués dans le terminal à conteneurs du port d’Alger ont montré des
courbes H/V plates dans la partie Ouest et Sud-Ouest (figure 16, 17). Ces courbes signifient
que le contraste de vitesse des ondes S entre les sédiments et le substratum est faible.
Figure 17: Courbes H/V plate "catégorie I"
B
A’
B
A
