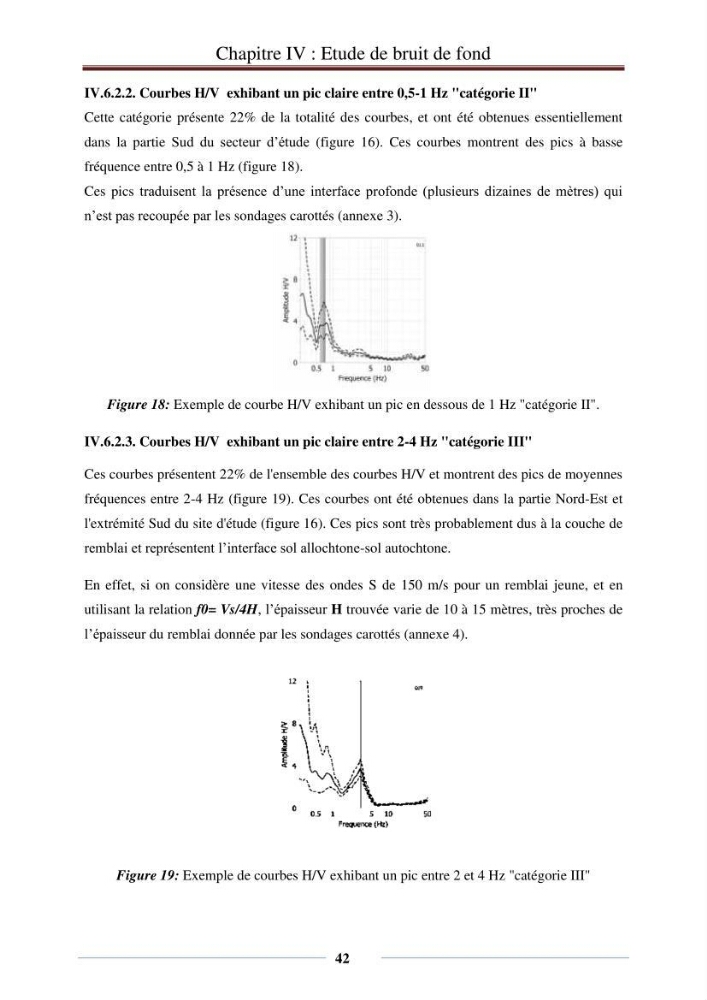

Chapitre IV : Etude de bruit de fond
42
IV.6.2.2. Courbes H/V exhibant un pic claire entre 0,5-1 Hz "catégorie II"
Cette catégorie présente 22% de la totalité des courbes, et ont été obtenues essentiellement
dans la partie Sud du secteur d’étude (figure 16). Ces courbes montrent des pics à basse
fréquence entre 0,5 à 1 Hz (figure 18).
Ces pics traduisent la présence d’une interface profonde (plusieurs dizaines de mètres) qui
n’est pas recoupée par les sondages carottés (annexe 3).
Figure 18: Exemple de courbe H/V exhibant un pic en dessous de 1 Hz "catégorie II".
IV.6.2.3. Courbes H/V exhibant un pic claire entre 2-4 Hz "catégorie III"
Ces courbes présentent 22% de l'ensemble des courbes H/V et montrent des pics de moyennes
fréquences entre 2-4 Hz (figure 19). Ces courbes ont été obtenues dans la partie Nord-Est et
l'extrémité Sud du site d'étude (figure 16). Ces pics sont très probablement dus à la couche de
remblai et représentent l’interface sol allochtone-sol autochtone.
En effet, si on considère une vitesse des ondes S de 150 m/s pour un remblai jeune, et en
utilisant la relation f0= Vs/4H, l’épaisseur H trouvée varie de 10 à 15 mètres, très proches de
l’épaisseur du remblai donnée par les sondages carottés (annexe 4).
Figure 19: Exemple de courbes H/V exhibant un pic entre 2 et 4 Hz "catégorie III"
