Chapitre IV : Etude de bruit de fond
40
IV.6.1. Distribution des fréquences de résonance du sol
Sur les 55 courbes H/V enregistrées, 3 seulement sont complètement plates, toutes les autres
présentent au moins un pic clair, dont la moitié des cas exhibe deux pics. Les fréquences
propres du sol dans le terminal à conteneurs varient entre 0.4 et 20 Hz (figure 15).

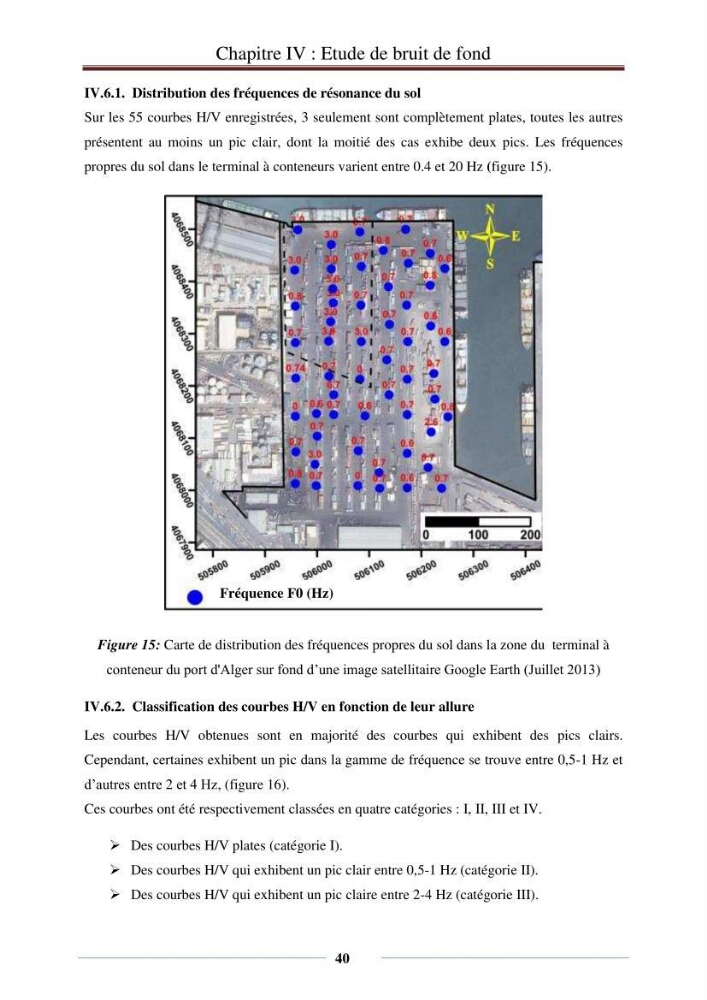

Figure 15: Carte de distribution des fréquences propres du sol dans la zone du terminal à
conteneur du port d'Alger sur fond d’une image satellitaire Google Earth (Juillet 2013)
IV.6.2. Classification des courbes H/V en fonction de leur allure
Les courbes H/V obtenues sont en majorité des courbes qui exhibent des pics clairs.
Cependant, certaines exhibent un pic dans la gamme de fréquence se trouve entre 0,5-1 Hz et
d’autres entre 2 et 4 Hz, (figure 16).
Ces courbes ont été respectivement classées en quatre catégories : I, II, III et IV.
 Des courbes H/V plates (catégorie I).
 Des courbes H/V qui exhibent un pic clair entre 0,5-1 Hz (catégorie II).
 Des courbes H/V qui exhibent un pic claire entre 2-4 Hz (catégorie III).
Fréquence F0 (Hz)
