Chapitre 2
Matériels & Méthodes
55

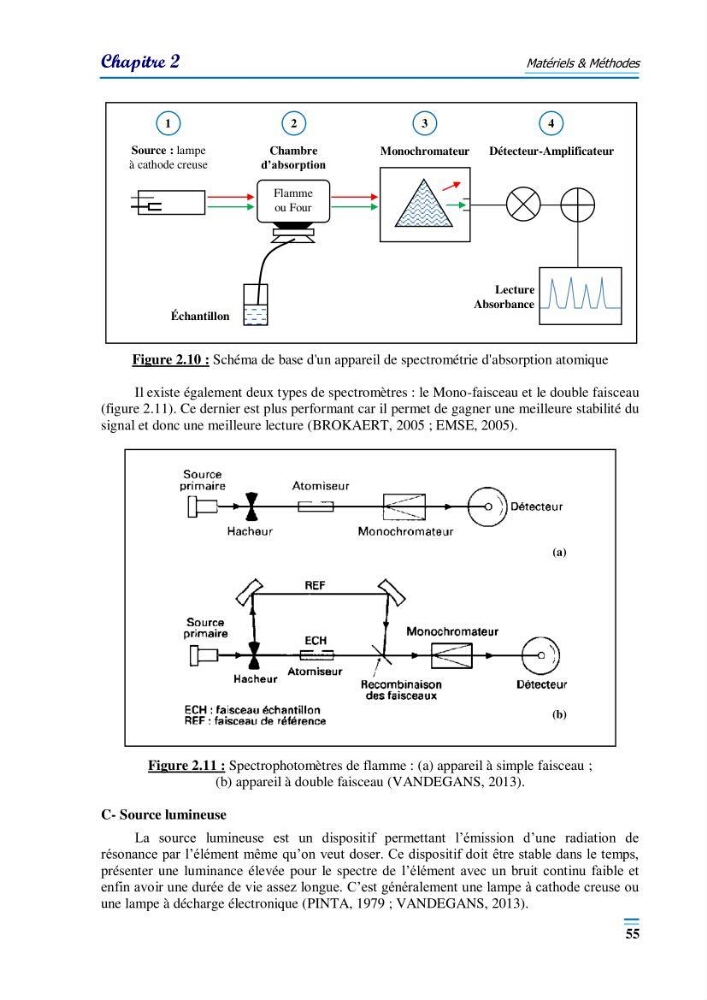

Figure 2.10 : Schéma de base d'un appareil de spectrométrie d'absorption atomique
Il existe également deux types de spectromètres : le Mono-faisceau et le double faisceau
(figure 2.11). Ce dernier est plus performant car il permet de gagner une meilleure stabilité du
signal et donc une meilleure lecture (BROKAERT, 2005 ; EMSE, 2005).
Figure 2.11 : Spectrophotomètres de flamme : (a) appareil à simple faisceau ;
(b) appareil à double faisceau (VANDEGANS, 2013).
C- Source lumineuse
La source lumineuse est un dispositif permettant l’émission d’une radiation de
résonance par l’élément même qu’on veut doser. Ce dispositif doit être stable dans le temps,
présenter une luminance élevée pour le spectre de l’élément avec un bruit continu faible et
enfin avoir une durée de vie assez longue. C’est généralement une lampe à cathode creuse ou
une lampe à décharge électronique (PINTA, 1979 ; VANDEGANS, 2013).
Monochromateur
Détecteur-Amplificateur
Lecture
Absorbance
Chambre
d’absorption
Source : lampe
à cathode creuse
Échantillon
Flamme
ou Four
1
2
3
4
(a)
(b)
