Annexe n°8
Analyse du sédiment

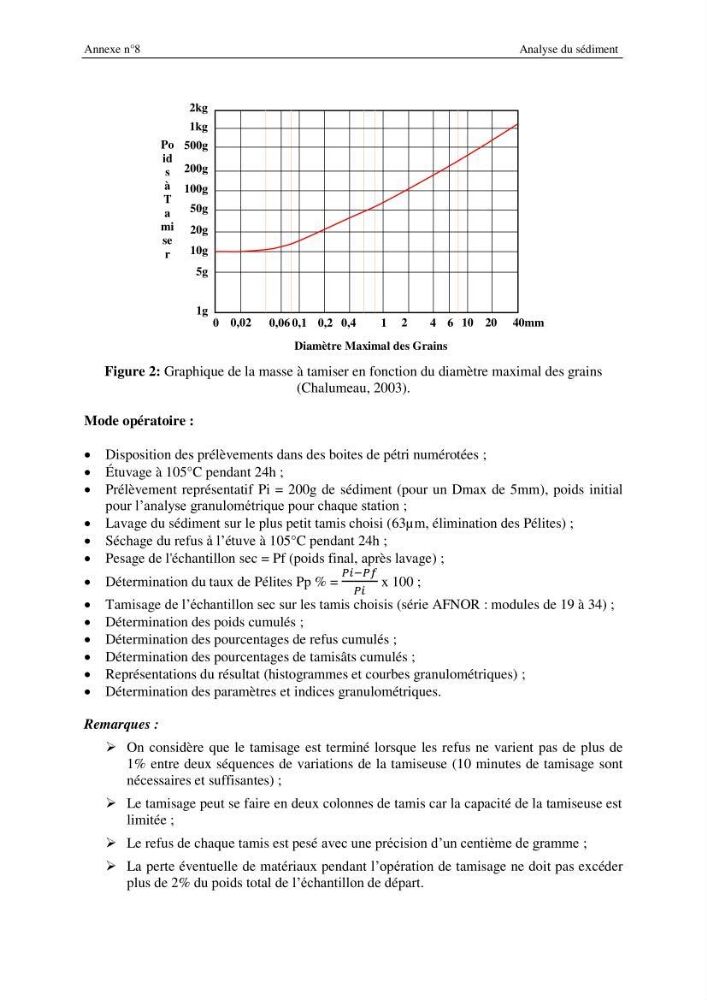

Figure 2: Graphique de la masse à tamiser en fonction du diamètre maximal des grains
(Chalumeau, 2003).
Mode opératoire :
 Disposition des prélèvements dans des boites de pétri numérotées ;
 Étuvage à 105°C pendant 24h ;
 Prélèvement représentatif Pi = 200g de sédiment (pour un Dmax de 5mm), poids initial
pour l’analyse granulométrique pour chaque station ;
 Lavage du sédiment sur le plus petit tamis choisi (63µm, élimination des Pélites) ;
 Séchage du refus à l’étuve à 105°C pendant 24h ;
 Pesage de l'échantillon sec = Pf (poids final, après lavage) ;
 Détermination du taux de Pélites Pp % =
𝑃𝑖−𝑃𝑓
𝑃𝑖
x 100 ;
 Tamisage de l’échantillon sec sur les tamis choisis (série AFNOR : modules de 19 à 34) ;
 Détermination des poids cumulés ;
 Détermination des pourcentages de refus cumulés ;
 Détermination des pourcentages de tamisâts cumulés ;
 Représentations du résultat (histogrammes et courbes granulométriques) ;
 Détermination des paramètres et indices granulométriques.
Remarques :
 On considère que le tamisage est terminé lorsque les refus ne varient pas de plus de
1% entre deux séquences de variations de la tamiseuse (10 minutes de tamisage sont
nécessaires et suffisantes) ;
 Le tamisage peut se faire en deux colonnes de tamis car la capacité de la tamiseuse est
limitée ;
 Le refus de chaque tamis est pesé avec une précision d’un centième de gramme ;
 La perte éventuelle de matériaux pendant l’opération de tamisage ne doit pas excéder
plus de 2% du poids total de l’échantillon de départ.
Diamètre Maximal des Grains
Po
id
s
à
T
a
mi
se
r
500g
1kg
200g
100g
50g
20g
10g
5g
1g
2kg
0 0,02
0,06 0,1 0,2 0,4
1 2
4 6 10 20 40mm
