Annexe n°8
Analyse du sédiment
Traitement des résultats
Représentations graphiques
Les résultats de l’analyse granulométrique peuvent être représentés de diverses
manières. La plus simple est l’histogramme de fréquence, sur lequel le pourcentage
pondéral des particules de chaque classe granulométrique est exprimé par une barre verticale.
Le caractère discontinu de l’histogramme peut être supprimé en traçant la courbe de
fréquence, qui passe par le centre des barres et permet de définir le ou les modes. La courbe
cumulative ou courbe granulométrique à ordonnées logarithmiques est le mode de
représentation le plus utilisé dans l’analyse granulométrique par tamisage. Pour obtenir la
courbe granulométrique, il suffit de porter les divers pourcentages des tamisâts ou refus
cumulés sur une feuille semi-logarithmique :
 en abscisse : les dimensions des mailles sur une échelle logarithmique ;
 en ordonnée : les pourcentages sur une échelle arithmétique ;
 La courbe doit être tracée de manière continue.

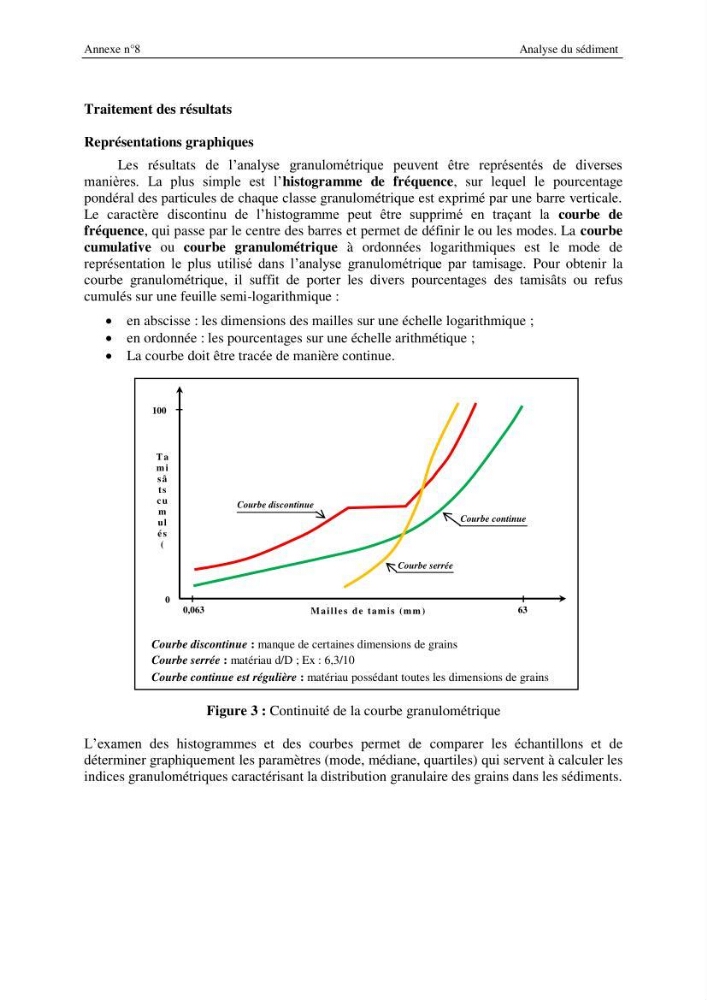

Figure 3 : Continuité de la courbe granulométrique
L’examen des histogrammes et des courbes permet de comparer les échantillons et de
déterminer graphiquement les paramètres (mode, médiane, quartiles) qui servent à calculer les
indices granulométriques caractérisant la distribution granulaire des grains dans les sédiments.
Courbe discontinue : manque de certaines dimensions de grains
Courbe serrée : matériau d/D ; Ex : 6,3/10
Courbe continue est régulière : matériau possédant toutes les dimensions de grains
Courbe discontinue
Courbe continue
Courbe serrée
Ta
mi
sâ
t s
cu
m
ul
é s
(
%
)
M a i l l e s d e t a m i s (m m )
0,063
63
0
100
