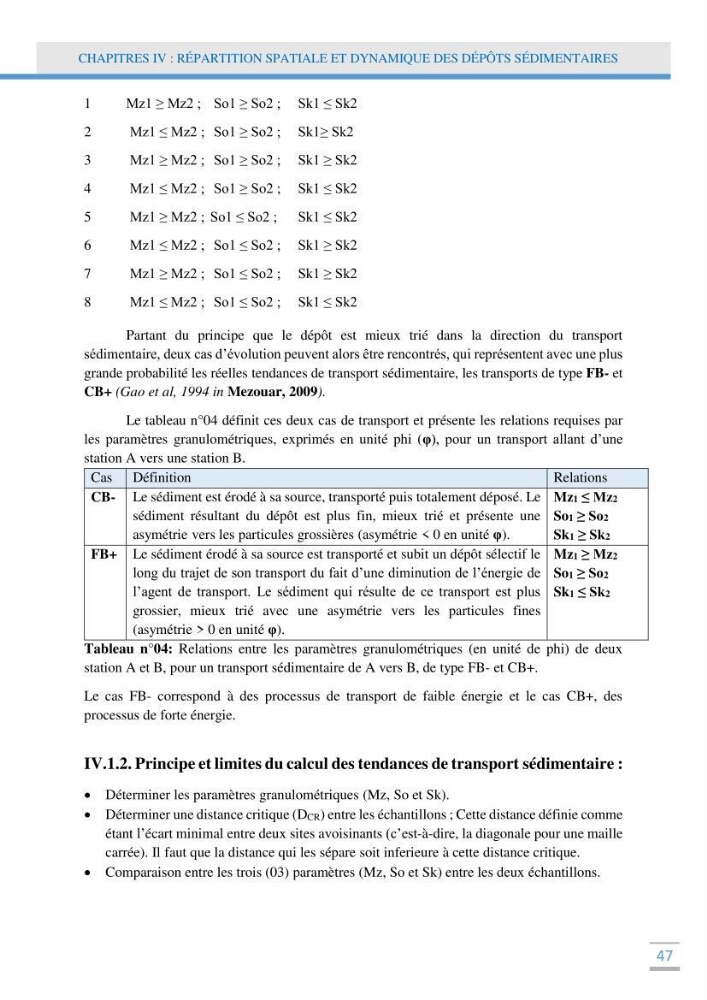

CHAPITRES IV : RÉPARTITION SPATIALE ET DYNAMIQUE DES DÉPÔTS SÉDIMENTAIRES
47
1
Mz1 ≥ Mz2 ; So1 ≥ So2 ; Sk1 ≤ Sk2
2
Mz1 ≤ Mz2 ; So1 ≥ So2 ; Sk1≥ Sk2
3
Mz1 ≥ Mz2 ; So1 ≥ So2 ; Sk1 ≥ Sk2
4
Mz1 ≤ Mz2 ; So1 ≥ So2 ; Sk1 ≤ Sk2
5
Mz1 ≥ Mz2 ; So1 ≤ So2 ; Sk1 ≤ Sk2
6
Mz1 ≤ Mz2 ; So1 ≤ So2 ; Sk1 ≥ Sk2
7
Mz1 ≥ Mz2 ; So1 ≤ So2 ; Sk1 ≥ Sk2
8
Mz1 ≤ Mz2 ; So1 ≤ So2 ; Sk1 ≤ Sk2
Partant du principe que le dépôt est mieux trié dans la direction du transport
sédimentaire, deux cas d’évolution peuvent alors être rencontrés, qui représentent avec une plus
grande probabilité les réelles tendances de transport sédimentaire, les transports de type FB- et
CB+ (Gao et al, 1994 in Mezouar, 2009).
Le tableau n°04 définit ces deux cas de transport et présente les relations requises par
les paramètres granulométriques, exprimés en unité phi (φ), pour un transport allant d’une
station A vers une station B.
Cas Définition
Relations
CB- Le sédiment est érodé à sa source, transporté puis totalement déposé. Le
sédiment résultant du dépôt est plus fin, mieux trié et présente une
asymétrie vers les particules grossières (asymétrie < 0 en unité φ).
Mz1 ≤ Mz2
So1 ≥ So2
Sk1 ≥ Sk2
FB+ Le sédiment érodé à sa source est transporté et subit un dépôt sélectif le
long du trajet de son transport du fait d’une diminution de l’énergie de
l’agent de transport. Le sédiment qui résulte de ce transport est plus
grossier, mieux trié avec une asymétrie vers les particules fines
(asymétrie > 0 en unité φ).
Mz1 ≥ Mz2
So1 ≥ So2
Sk1 ≤ Sk2
Tableau n°04: Relations entre les paramètres granulométriques (en unité de phi) de deux
station A et B, pour un transport sédimentaire de A vers B, de type FB- et CB+.
Le cas FB- correspond à des processus de transport de faible énergie et le cas CB+, des
processus de forte énergie.
IV.1.2. Principe et limites du calcul des tendances de transport sédimentaire :
Déterminer les paramètres granulométriques (Mz, So et Sk).
Déterminer une distance critique (DCR) entre les échantillons ; Cette distance définie comme
étant l’écart minimal entre deux sites avoisinants (c’est-à-dire, la diagonale pour une maille
carrée). Il faut que la distance qui les sépare soit inferieure à cette distance critique.
Comparaison entre les trois (03) paramètres (Mz, So et Sk) entre les deux échantillons.
