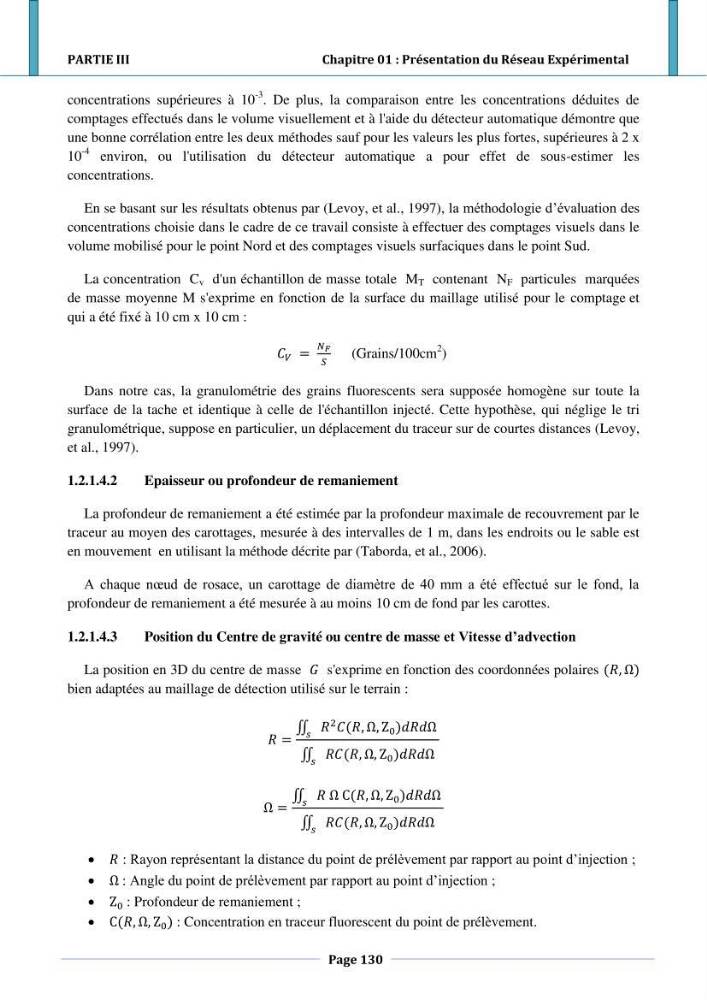

PARTIE III
Chapitre 01 : Présentation du Réseau Expérimental
Page 130
concentrations supérieures à 10
-3 . De plus, la comparaison entre les concentrations déduites de
comptages effectués dans le volume visuellement et à l'aide du détecteur automatique démontre que
une bonne corrélation entre les deux méthodes sauf pour les valeurs les plus fortes, supérieures à 2 x
10
-4 environ, ou l'utilisation du détecteur automatique a pour effet de sous-estimer les
concentrations.
En se basant sur les résultats obtenus par (Levoy, et al., 1997), la méthodologie d’évaluation des
concentrations choisie dans le cadre de ce travail consiste à effectuer des comptages visuels dans le
volume mobilisé pour le point Nord et des comptages visuels surfaciques dans le point Sud.
La concentration C v d'un échantillon de masse totale M T contenant N F particules marquées
de masse moyenne M s'exprime en fonction de la surface du maillage utilisé pour le comptage et
qui a été fixé à 10 cm x 10 cm :
(Grains/100cm
2 )
Dans notre cas, la granulométrie des grains fluorescents sera supposée homogène sur toute la
surface de la tache et identique à celle de l'échantillon injecté. Cette hypothèse, qui néglige le tri
granulométrique, suppose en particulier, un déplacement du traceur sur de courtes distances (Levoy,
et al., 1997).
1.2.1.4.2
Epaisseur ou profondeur de remaniement
La profondeur de remaniement a été estimée par la profondeur maximale de recouvrement par le
traceur au moyen des carottages, mesurée à des intervalles de 1 m, dans les endroits ou le sable est
en mouvement en utilisant la méthode décrite par (Taborda, et al., 2006).
A chaque nœud de rosace, un carottage de diamètre de 40 mm a été effectué sur le fond, la
profondeur de remaniement a été mesurée à au moins 10 cm de fond par les carottes.
1.2.1.4.3
Position du Centre de gravité ou centre de masse et Vitesse d’advection
La position en 3D du centre de masse
s'exprime en fonction des coordonnées polaires
bien adaptées au maillage de détection utilisé sur le terrain :
: Rayon représentant la distance du point de prélèvement par rapport au point d’injection ;
: Angle du point de prélèvement par rapport au point d’injection ;
: Profondeur de remaniement ;
: Concentration en traceur fluorescent du point de prélèvement.
