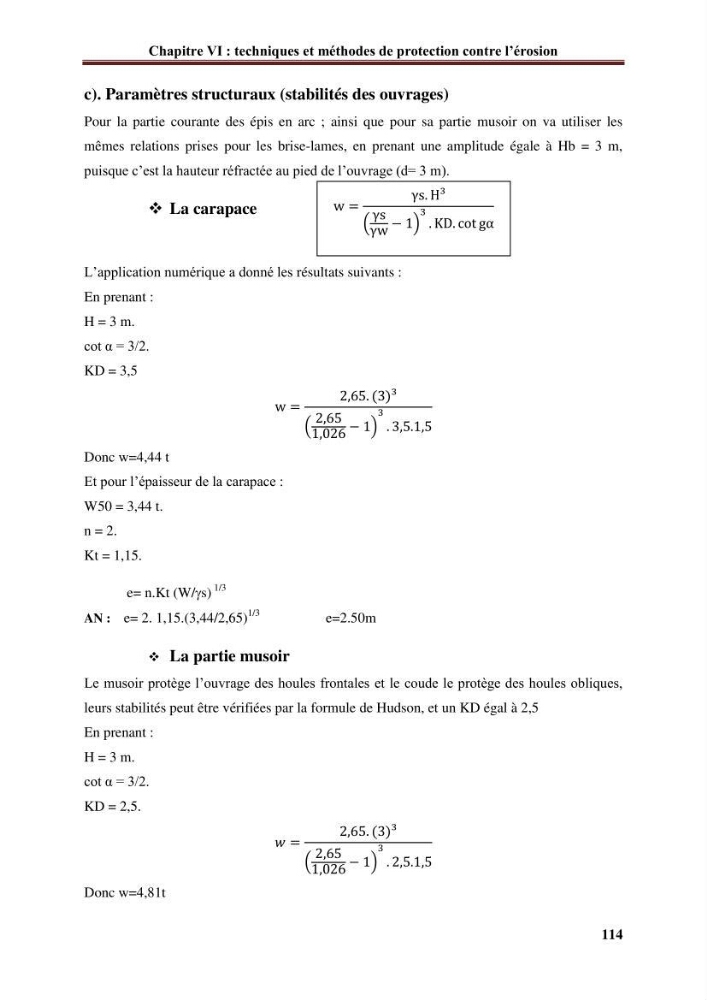

Chapitre VI : techniques et méthodes de protection contre l’érosion
114
c). Paramètres structuraux (stabilités des ouvrages)
Pour la partie courante des épis en arc ; ainsi que pour sa partie musoir on va utiliser les
mêmes relations prises pour les brise-lames, en prenant une amplitude égale à Hb = 3 m,
puisque c’est la hauteur réfractée au pied de l’ouvrage (d= 3 m).
 La carapace
L’application numérique a donné les résultats suivants :
En prenant :
H = 3 m.
cot α = 3/2.
KD = 3,5
Donc w=4,44 t
Et pour l’épaisseur de la carapace :
W50 = 3,44 t.
n = 2.
Kt = 1,15.
e= n.Kt (W/s)
1/3
AN : e= 2. 1,15.(3,44/2,65)
1/3
e=2.50m
 La partie musoir
Le musoir protège l’ouvrage des houles frontales et le coude le protège des houles obliques,
leurs stabilités peut être vérifiées par la formule de Hudson, et un KD égal à 2,5
En prenant :
H = 3 m.
cot α = 3/2.
KD = 2,5.
Donc w=4,81t
