Chapitre VI : techniques et méthodes de protection contre l’érosion
115
Pour l’épaisseur de cette partie :
W = 4,8t n = 2. Kt = 1,15.
AN : e= 2. 1,15.(4,81/2,65)
1/3
Les calculs obtenus pour les paramètres structuraux sont résumés dans le tableau suivant :

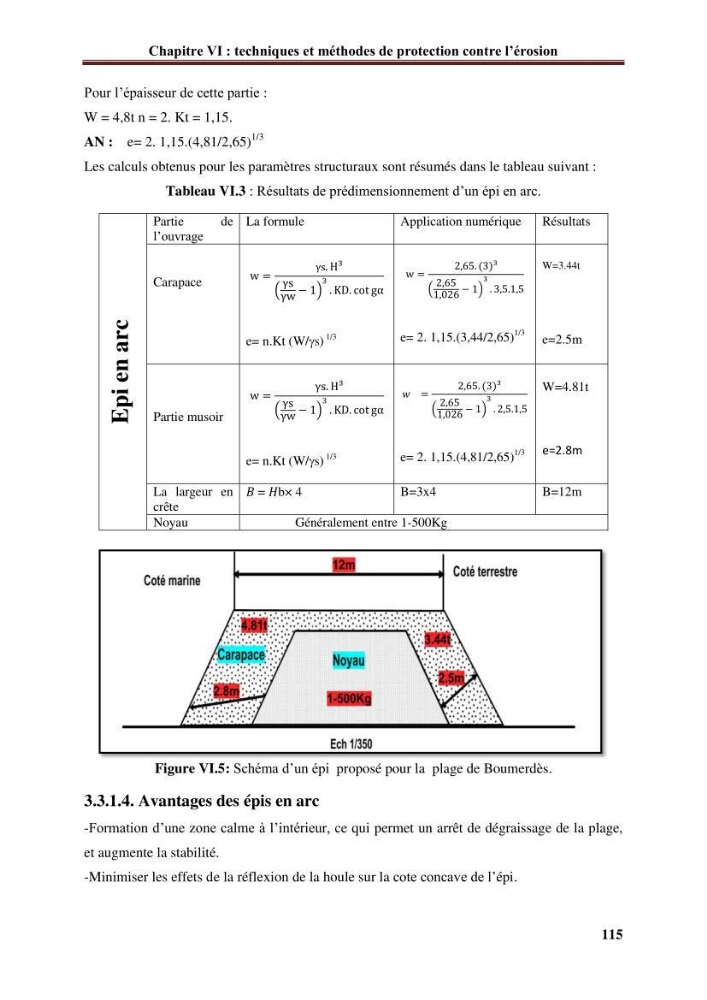

Tableau VI.3 : Résultats de prédimensionnement d’un épi en arc.
Figure VI.5: Schéma d’un épi proposé pour la plage de Boumerdès.
3.3.1.4. Avantages des épis en arc
-Formation d’une zone calme à l’intérieur, ce qui permet un arrêt de dégraissage de la plage,
et augmente la stabilité.
-Minimiser les effets de la réflexion de la houle sur la cote concave de l’épi.
Epi
en
arc
Partie
de
l’ouvrage
La formule
Application numérique
Résultats
Carapace
e= n.Kt (W/s)
1/3
e= 2. 1,15.(3,44/2,65)
1/3
W=3.44t
e=2.5m
Partie musoir
e= n.Kt (W/s)
1/3
e= 2. 1,15.(4,81/2,65)
1/3
W=4.81t
e=2.8m
La largeur en
crête
= b× 4
B=3x4
B=12m
Noyau
Généralement entre 1-500Kg
