Matériels et Méthodes
Chapitre III
5- Un couvercle pour répartir l’effort de compression sur la surface totale de
l’échantillon.
6- Réservoir
7- Liquide d’imbibition
8- Un système de mesurage
9- Effort N sur l’éprouvette (Chiki, 2010)

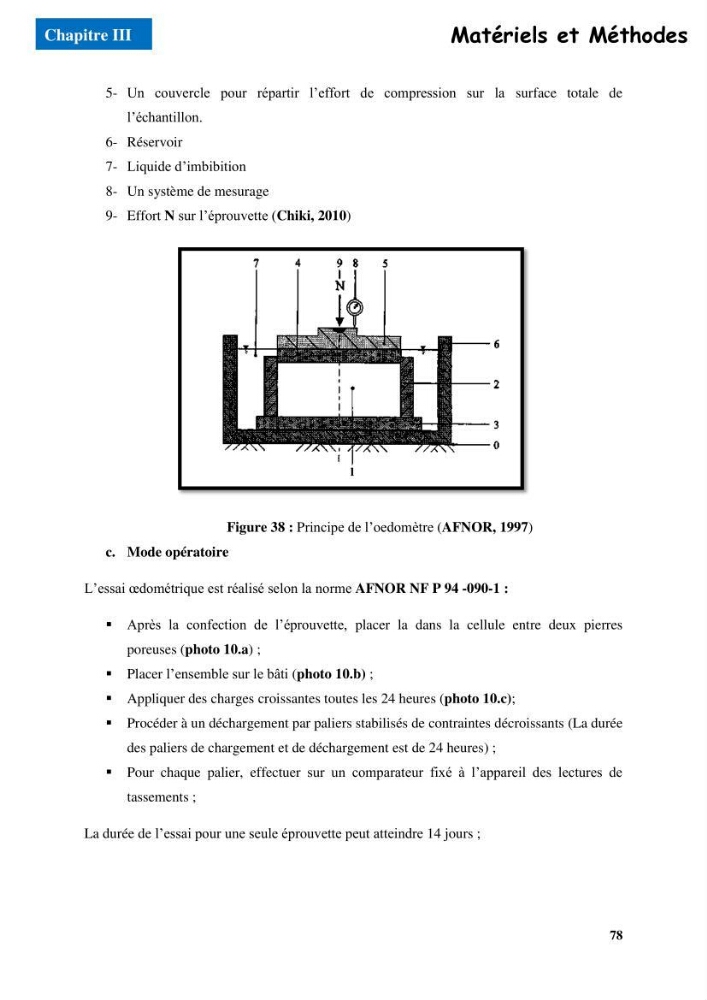

Figure 38 : Principe de l’oedomètre (AFNOR, 1997)
c. Mode opératoire
L’essai œdométrique est réalisé selon la norme AFNOR NF P 94 -090-1 :
 Après la confection de l’éprouvette, placer la dans la cellule entre deux pierres
poreuses (photo 10.a) ;
 Placer l’ensemble sur le bâti (photo 10.b) ;
 Appliquer des charges croissantes toutes les 24 heures (photo 10.c);
 Procéder à un déchargement par paliers stabilisés de contraintes décroissants (La durée
des paliers de chargement et de déchargement est de 24 heures) ;
 Pour chaque palier, effectuer sur un comparateur fixé à l’appareil des lectures de
tassements ;
La durée de l’essai pour une seule éprouvette peut atteindre 14 jours ;
