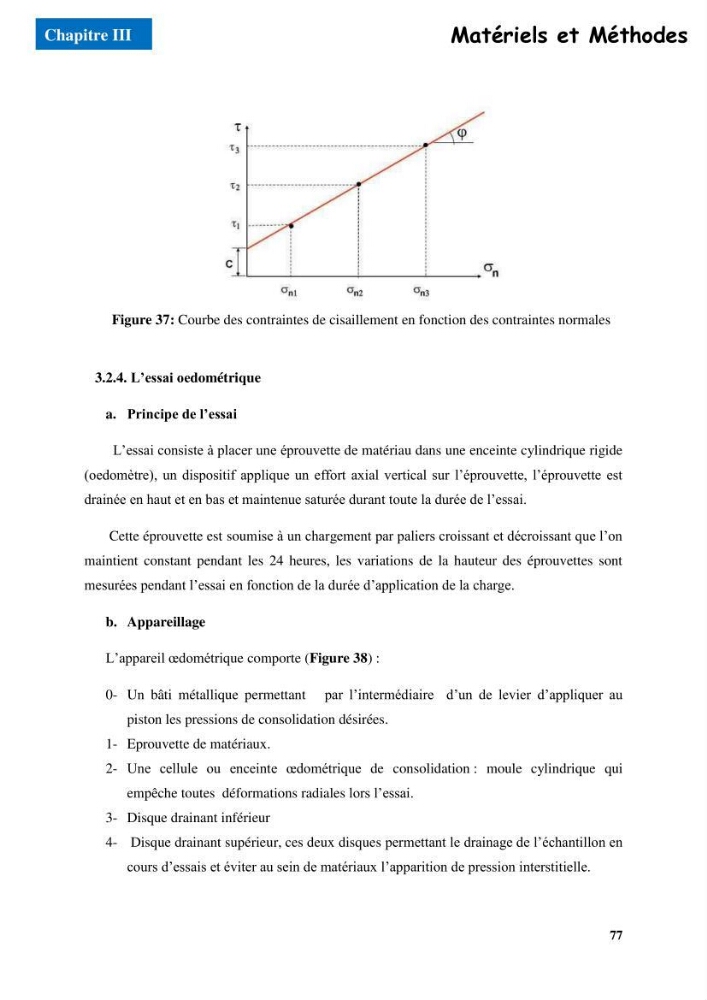

77
Matériels et Méthodes
Chapitre III
3.2.4. L’essai oedométrique
a. Principe de l’essai
L’essai consiste à placer une éprouvette de matériau dans une enceinte cylindrique rigide
(oedomètre), un dispositif applique un effort axial vertical sur l’éprouvette, l’éprouvette est
drainée en haut et en bas et maintenue saturée durant toute la durée de l’essai.
Cette éprouvette est soumise à un chargement par paliers croissant et décroissant que l’on
maintient constant pendant les 24 heures, les variations de la hauteur des éprouvettes sont
mesurées pendant l’essai en fonction de la durée d’application de la charge.
b. Appareillage
L’appareil œdométrique comporte (Figure 38) :
0- Un bâti métallique permettant par l’intermédiaire d’un de levier d’appliquer au
piston les pressions de consolidation désirées.
1- Eprouvette de matériaux.
2- Une cellule ou enceinte œdométrique de consolidation : moule cylindrique qui
empêche toutes déformations radiales lors l’essai.
3- Disque drainant inférieur
4- Disque drainant supérieur, ces deux disques permettant le drainage de l’échantillon en
cours d’essais et éviter au sein de matériaux l’apparition de pression interstitielle.
Figure 37: Courbe des contraintes de cisaillement en fonction des contraintes normales
