79
Matériels et Méthodes
Chapitre III
d. Expressions des résultats
- Graphique
Cet essai permet de tracer une courbe de compressibilité (oedométrique) [e, log (σ v )]
donnant la variation de l’indice des vides de sédiments en fonction de la contrainte effective
verticale appliquée sur l’éprouvette.
- Détermination des paramètres de compressibilités
 Indice de compression C c : il représente la pente de la droite vierge.
 Indice de gonflement C g : C'est la pente moyenne (au signe près) d'un cycle
déchargement-recharge.
 La pression de pré consolidation P c : elle correspond à la contrainte effective
maximale sous laquelle le sol s’est déjà consolidé au cours de son histoire
géologique.

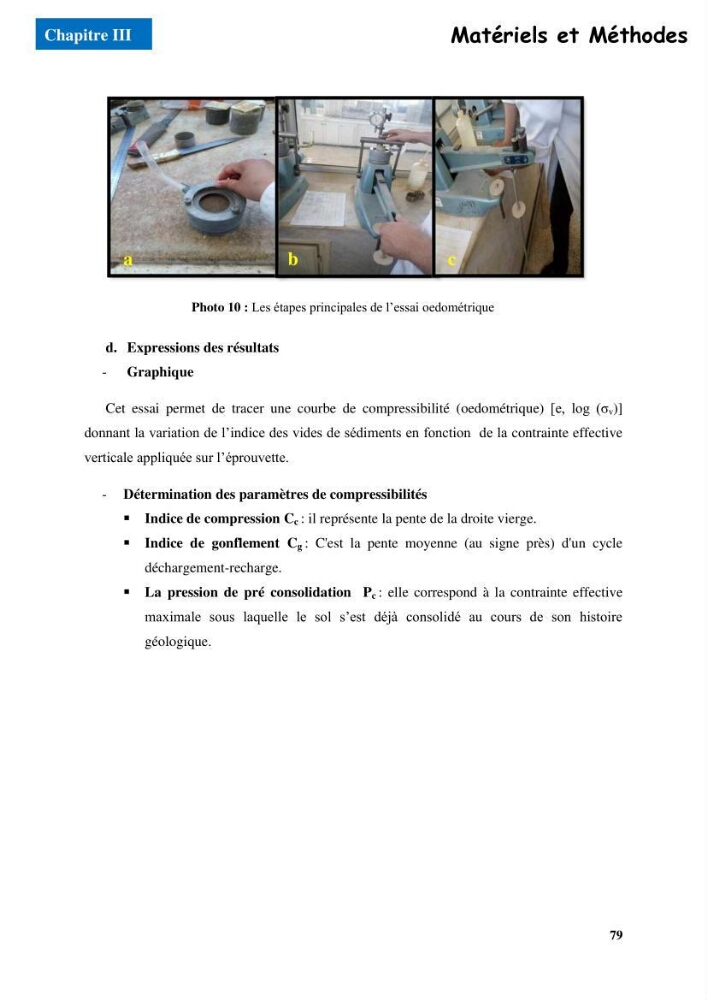

Photo 10 : Les étapes principales de l’essai oedométrique
a
b
c
