Chapitre II
Modélisation numérique du système hydro-sédimentaire du rivage de Khemisti
53
II.5.3.1. Action des houles de direction Nord- Est (45°N)
II.5.3.1.1. Réfraction de la houle (Spectral Wave, SW):
La figure n°35 présente les résultats de l’étude de la réfraction pour une houle de secteur
Nord-Est et de période de 8 secondes. La propagation se fait perpendiculairement par rapport
au rivage.
Le coefficient de réfraction de la houle est en moyenne égal à 0,55. Donc elle ne conserve que
la moitié de son énergie de large. La dissipation de l’énergie se présente par un pivotement
des orthogonales en direction Nord-Est à Sud-Est.
En effet à l'approche de la côte, lorsque les vagues commencent à « sentir » le fond, elles
subissent des modifications qui affectent leur direction et leurs caractéristiques, ainsi dès que
la profondeur devient inférieure à la moitié de leur longueur d'onde, elles sont freinées dans
leur propagation, donc leur énergie de propagation et leurs hauteurs diminuent au fur à
mesure de son évolution vers la côte.
L’action de ces houles au voisinage du rivage, se traduit par une variation de la hauteur
significative de la manière suivante :
À l’Est du port on enregistre une hauteur significative qui varie de 1m à 1.2 m par contre à
l’ouest elle varie de 0.5m à 0.9m environ, on a donc des houles plus importante à l’Est qu’à
l’Ouest.
Il est aussi à noter la présence d’un phénomène de diffraction au niveau du musoir de la jetée
principale du port, vu qu’à son niveau la hauteur significatives de la houle diminue subitement
de 1.4 m à 0.5m environ, de ce fait à l’abri de la jetée on retrouve des hauteurs de houle très
faible de l’ordre de 0.003m, qui peut s’interpréter par l’effet de la jetée qui rend les houles de
Nord-Est peu énergétique.
II.5.3.1.2. Courantologie (Hydrodynamic, HD):
La houle de Nord-Est engendre des courants de dérives littoraux (Figure n°36), la direction
de ces courants est de Nord-Est vers le Sud-Ouest, ils évoluent avec une grande intensité

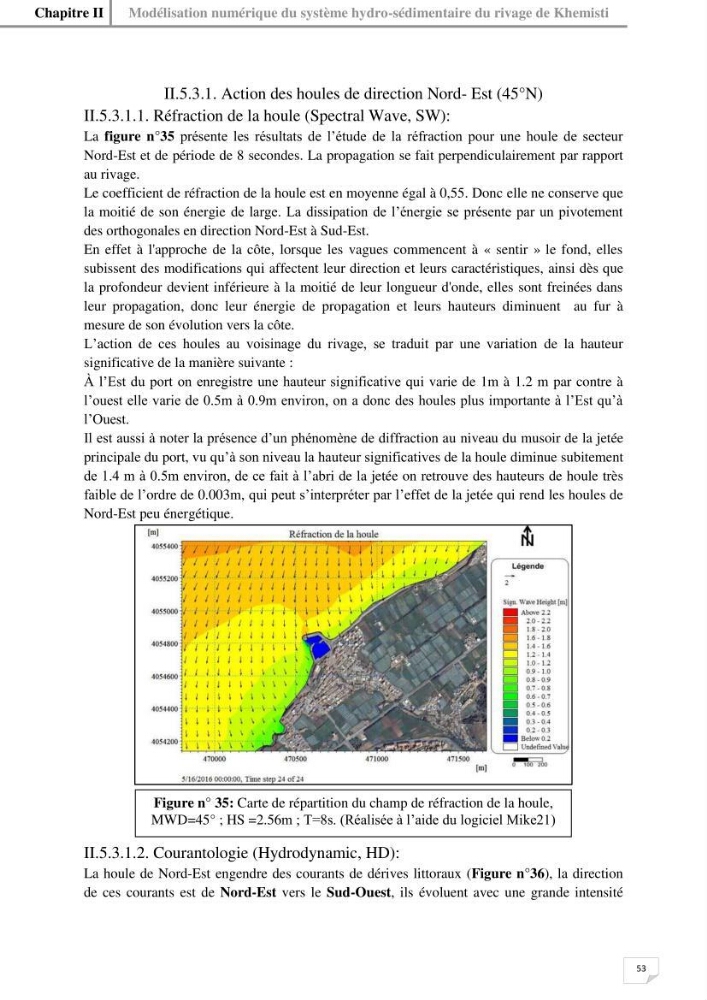

Figure n° 35: Carte de répartition du champ de réfraction de la houle,
MWD=45° ; HS =2.56m ; T=8s. (Réalisée à l’aide du logiciel Mike21)
