Chapitre II
Modélisation numérique du système hydro-sédimentaire du rivage de Khemisti
52
Les données des levés bathymétriques obtenus sont exploitées par le progiciel Mike 21, afin
de réaliser la carte bathymétrique suivante :
La carte bathymétrique (Figure n°33) révèle une morphologie sous-marine régulière dans
l’ensemble et que le rivage de Khemisti est caractérisé par une pente douce vu que des
isobathe de -6 m sont enregistré un peu plus au large (au-delà de la jeté principale du port).
Elle révèle aussi qu’au niveau de la passe d’entrée du port la profondeur est très basse (moins
de 2m).
II.5.3. Simulation numérique sur Mike 21 Coupled Model/FM :
Pour le cas de l’abri de pêche réaménagé en port de pêche, on a utilisé un mesh file avec un
nombre d’éléments de maillage généré automatiquement (Figure n°34).

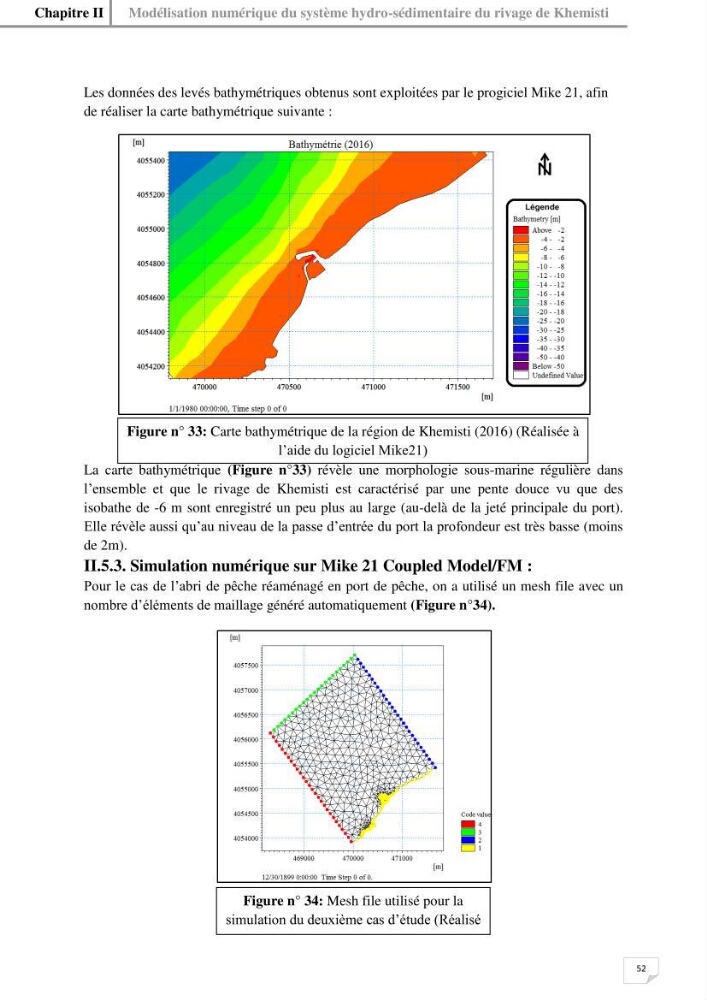

Figure n° 34: Mesh file utilisé pour la
simulation du deuxième cas d’étude (Réalisé
par MIKE21)
Figure n° 33: Carte bathymétrique de la région de Khemisti (2016) (Réalisée à
l’aide du logiciel Mike21)
Modélisation numérique du système hydro-sédimentaire du rivage de Khemisti
52
Les données des levés bathymétriques obtenus sont exploitées par le progiciel Mike 21, afin
de réaliser la carte bathymétrique suivante :
La carte bathymétrique (Figure n°33) révèle une morphologie sous-marine régulière dans
l’ensemble et que le rivage de Khemisti est caractérisé par une pente douce vu que des
isobathe de -6 m sont enregistré un peu plus au large (au-delà de la jeté principale du port).
Elle révèle aussi qu’au niveau de la passe d’entrée du port la profondeur est très basse (moins
de 2m).
II.5.3. Simulation numérique sur Mike 21 Coupled Model/FM :
Pour le cas de l’abri de pêche réaménagé en port de pêche, on a utilisé un mesh file avec un
nombre d’éléments de maillage généré automatiquement (Figure n°34).
Figure n° 34: Mesh file utilisé pour la
simulation du deuxième cas d’étude (Réalisé
par MIKE21)
Figure n° 33: Carte bathymétrique de la région de Khemisti (2016) (Réalisée à
l’aide du logiciel Mike21)
