Chapitre III
Matériel et Méthodes
61

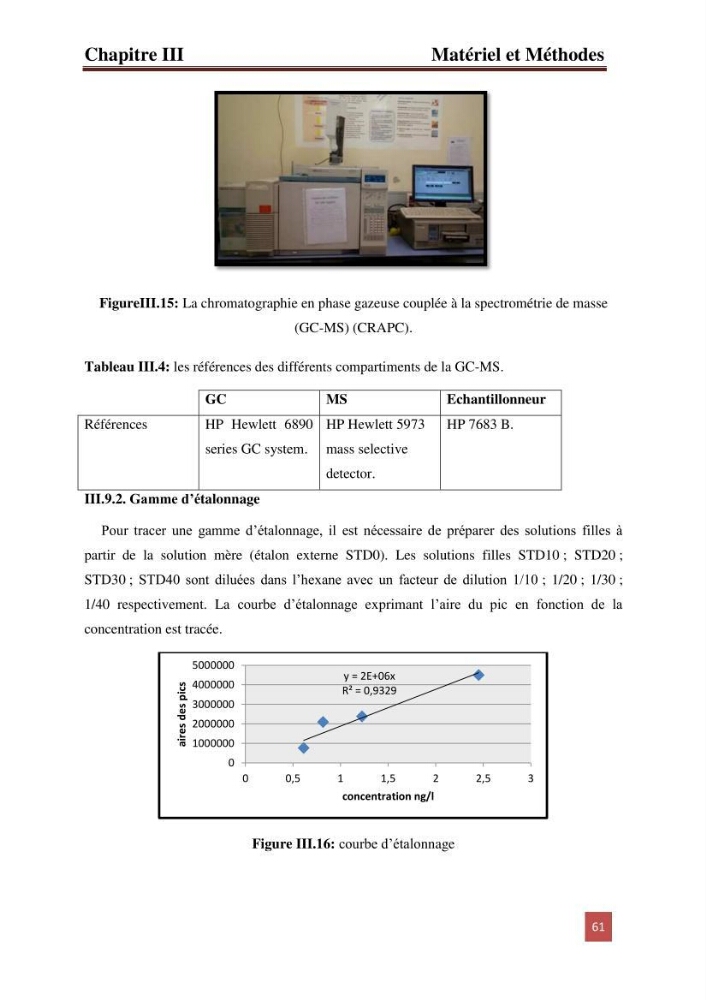

FigureIII.15: La chromatographie en phase gazeuse couplée à la spectrométrie de masse
(GC-MS) (CRAPC).
Tableau III.4: les références des différents compartiments de la GC-MS.
GC
MS
Echantillonneur
Références
HP Hewlett 6890
series GC system.
HP Hewlett 5973
mass selective
detector.
HP 7683 B.
III.9.2. Gamme d’étalonnage
Pour tracer une gamme d’étalonnage, il est nécessaire de préparer des solutions filles à
partir de la solution mère (étalon externe STD0). Les solutions filles STD10 ; STD20 ;
STD30 ; STD40 sont diluées dans l’hexane avec un facteur de dilution 1/10 ; 1/20 ; 1/30 ;
1/40 respectivement. La courbe d’étalonnage exprimant l’aire du pic en fonction de la
concentration est tracée.
Figure III.16: courbe d’étalonnage
y = 2E+06x
R² = 0,9329
0
1000000
2000000
3000000
4000000
5000000
0
0,5
1
1,5
2
2,5
3
aires
des
pics
concentration ng/l
