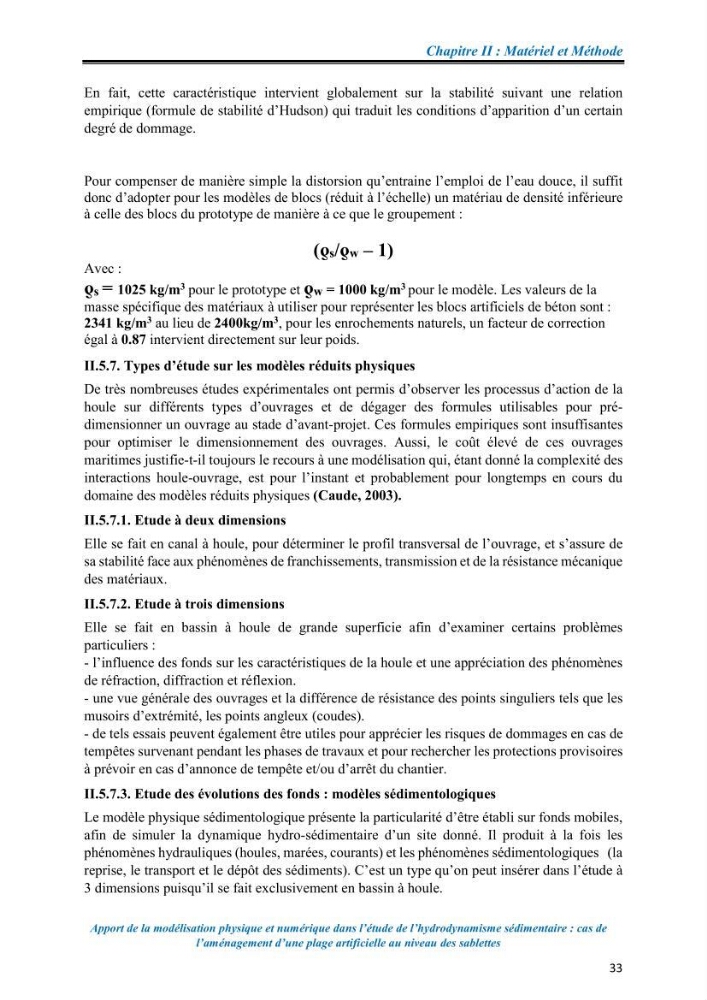

Chapitre II : Matériel et Méthode
Apport de la modélisation physique et numérique dans l’étude de l’hydrodynamisme sédimentaire : cas de
l’aménagement d’une plage artificielle au niveau des sablettes
33
En fait, cette caractéristique intervient globalement sur la stabilité suivant une relation
empirique (formule de stabilité d’Hudson) qui traduit les conditions d’apparition d’un certain
degré de dommage.
Pour compenser de manière simple la distorsion qu’entraine l’emploi de l’eau douce, il suffit
donc d’adopter pour les modèles de blocs (réduit à l’échelle) un matériau de densité inférieure
à celle des blocs du prototype de manière à ce que le groupement :
(ƍs/ƍw – 1)
Avec :
ƍs = 1025 kg/m 3 pour le prototype et ƍw = 1000 kg/m 3 pour le modèle. Les valeurs de la
masse spécifique des matériaux à utiliser pour représenter les blocs artificiels de béton sont :
2341 kg/m 3 au lieu de 2400kg/m 3 , pour les enrochements naturels, un facteur de correction
égal à 0.87 intervient directement sur leur poids.
II.5.7. Types d’étude sur les modèles réduits physiques
De très nombreuses études expérimentales ont permis d’observer les processus d’action de la
houle sur différents types d’ouvrages et de dégager des formules utilisables pour prédimensionner un ouvrage au stade d’avant-projet. Ces formules empiriques sont insuffisantes
pour optimiser le dimensionnement des ouvrages. Aussi, le coût élevé de ces ouvrages
maritimes justifie-t-il toujours le recours à une modélisation qui, étant donné la complexité des
interactions houle-ouvrage, est pour l’instant et probablement pour longtemps en cours du
domaine des modèles réduits physiques (Caude, 2003).
II.5.7.1. Etude à deux dimensions
Elle se fait en canal à houle, pour déterminer le profil transversal de l’ouvrage, et s’assure de
sa stabilité face aux phénomènes de franchissements, transmission et de la résistance mécanique
des matériaux.
II.5.7.2. Etude à trois dimensions
Elle se fait en bassin à houle de grande superficie afin d’examiner certains problèmes
particuliers :
- l’influence des fonds sur les caractéristiques de la houle et une appréciation des phénomènes
de réfraction, diffraction et réflexion.
- une vue générale des ouvrages et la différence de résistance des points singuliers tels que les
musoirs d’extrémité, les points angleux (coudes).
- de tels essais peuvent également être utiles pour apprécier les risques de dommages en cas de
tempêtes survenant pendant les phases de travaux et pour rechercher les protections provisoires
à prévoir en cas d’annonce de tempête et/ou d’arrêt du chantier.
II.5.7.3. Etude des évolutions des fonds : modèles sédimentologiques
Le modèle physique sédimentologique présente la particularité d’être établi sur fonds mobiles,
afin de simuler la dynamique hydro-sédimentaire d’un site donné. Il produit à la fois les
phénomènes hydrauliques (houles, marées, courants) et les phénomènes sédimentologiques (la
reprise, le transport et le dépôt des sédiments). C’est un type qu’on peut insérer dans l’étude à
3 dimensions puisqu’il se fait exclusivement en bassin à houle.
