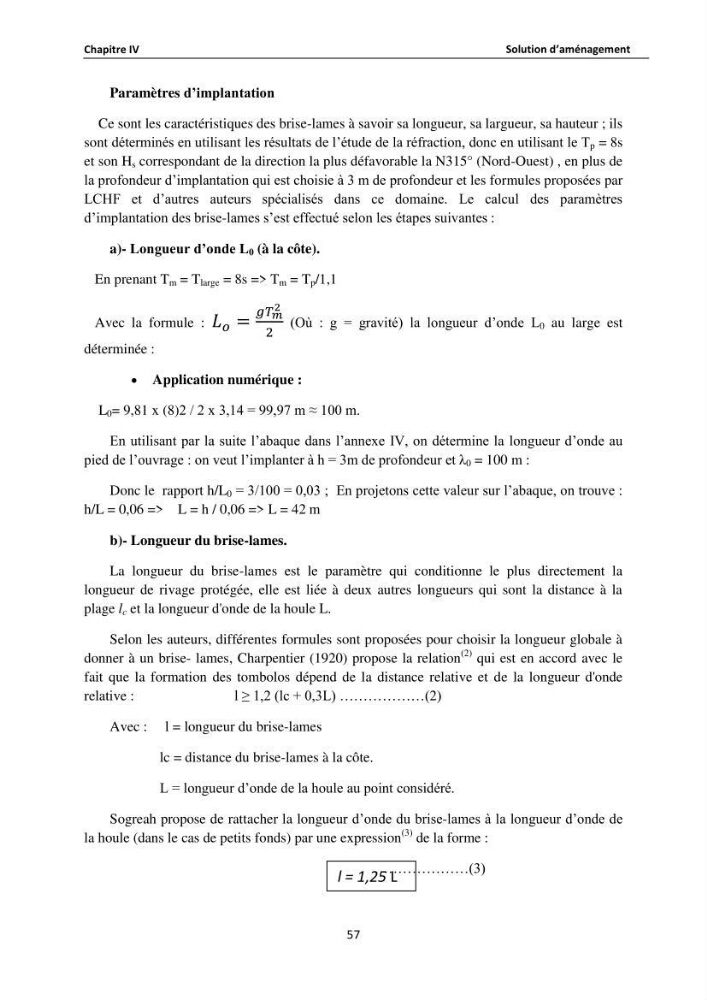

Paramètres d’implantation
Ce sont les caractéristiques des brise-lames à savoir sa longueur, sa largueur, sa hauteur ; ils
sont déterminés en utilisant les résultats de l’étude de la réfraction, donc en utilisant le T p = 8s
et son H s correspondant de la direction la plus défavorable la N315° (Nord-Ouest) , en plus de
la profondeur d’implantation qui est choisie à 3 m de profondeur et les formules proposées par
LCHF et d’autres auteurs spécialisés dans ce domaine. Le calcul des paramètres
d’implantation des brise-lames s’est effectué selon les étapes suivantes :
a)- Longueur d’onde L 0 (à la côte).
En prenant T m = T large = 8s => T m = T p /1,1
Avec la formule :
(Où : g = gravité) la longueur d’onde L 0 au large est
déterminée :
Application numérique :
L 0 = 9,81 x (8)2 / 2 x 3,14 = 99,97 m ≈ 100 m.
En utilisant par la suite l’abaque dans l’annexe IV, on détermine la longueur d’onde au
pied de l’ouvrage : on veut l’implanter à h = 3m de profondeur et λ 0 = 100 m :
Donc le rapport h/L 0 = 3/100 = 0,03 ; En projetons cette valeur sur l’abaque, on trouve :
h/L = 0,06 => L = h / 0,06 => L = 42 m
b)- Longueur du brise-lames.
La longueur du brise-lames est le paramètre qui conditionne le plus directement la
longueur de rivage protégée, elle est liée à deux autres longueurs qui sont la distance à la
plage l c et la longueur d'onde de la houle L.
Selon les auteurs, différentes formules sont proposées pour choisir la longueur globale à
donner à un brise- lames, Charpentier (1920) propose la relation
(2) qui est en accord avec le
fait que la formation des tombolos dépend de la distance relative et de la longueur d'onde
relative :
l ≥ 1,2 (lc + 0,3L) ………………(2)
Avec : l = longueur du brise-lames
lc = distance du brise-lames à la côte.
L = longueur d’onde de la houle au point considéré.
Sogreah propose de rattacher la longueur d’onde du brise-lames à la longueur d’onde de
la houle (dans le cas de petits fonds) par une expression
(3) de la forme :
………………(3)
l = 1,25 L
