49

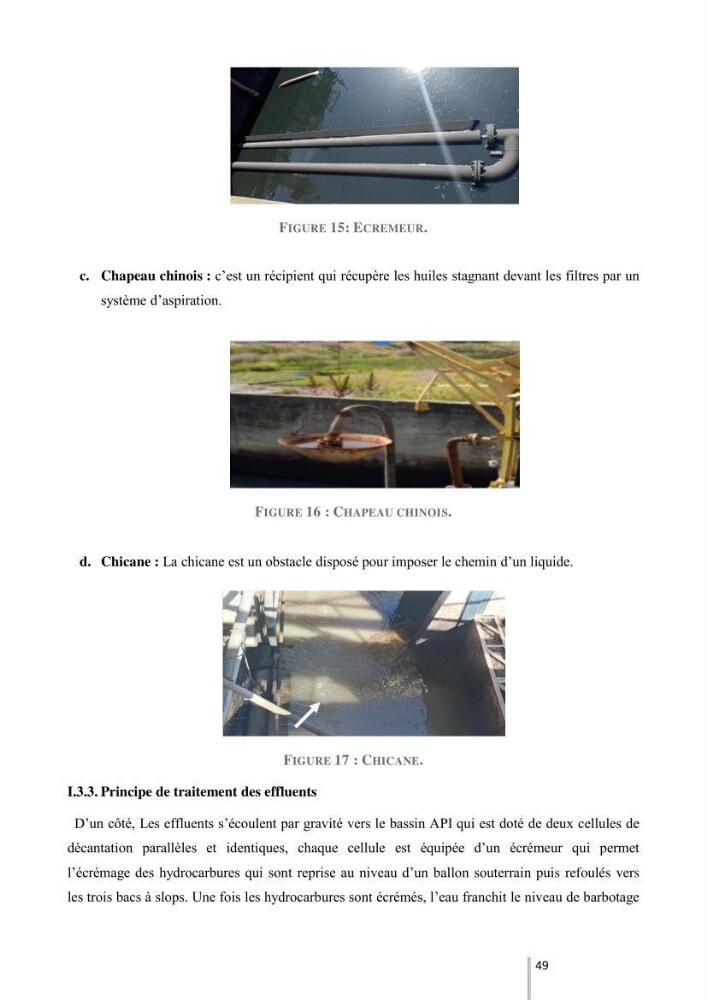

FIGURE 15: ECREMEUR.
c. Chapeau chinois : c’est un récipient qui récupère les huiles stagnant devant les filtres par un
système d’aspiration.
FIGURE 16 : CHAPEAU CHINOIS.
d. Chicane : La chicane est un obstacle disposé pour imposer le chemin d’un liquide.
FIGURE 17 : CHICANE.
I.3.3. Principe de traitement des effluents
D’un côté, Les effluents s’écoulent par gravité vers le bassin API qui est doté de deux cellules de
décantation parallèles et identiques, chaque cellule est équipée d’un écrémeur qui permet
l’écrémage des hydrocarbures qui sont reprise au niveau d’un ballon souterrain puis refoulés vers
les trois bacs à slops. Une fois les hydrocarbures sont écrémés, l’eau franchit le niveau de barbotage
