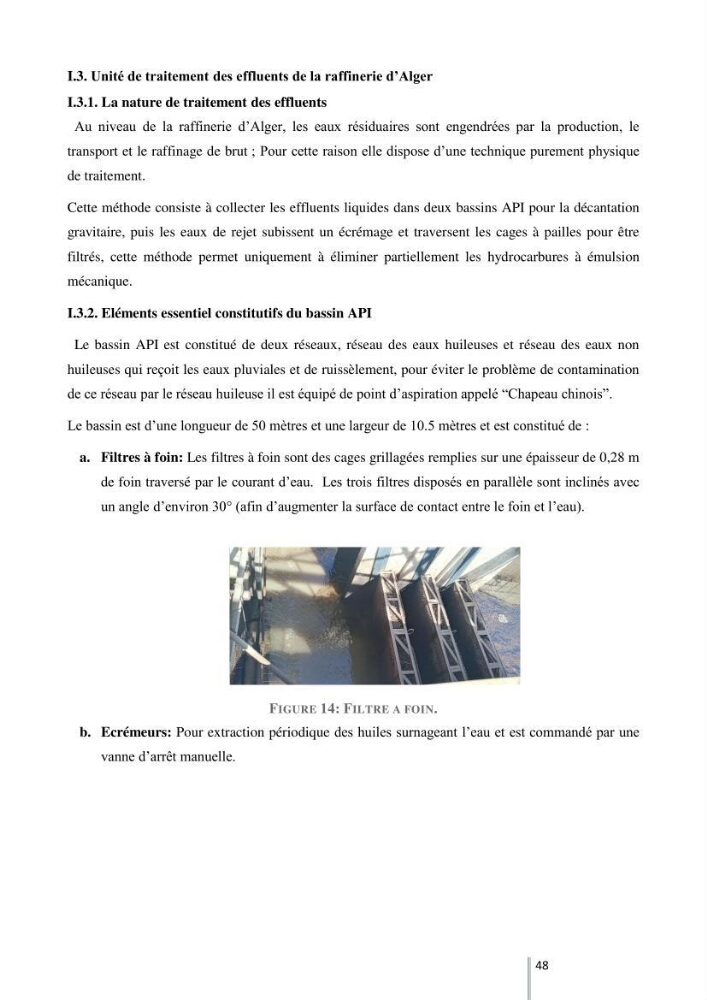

I.3. Unité de traitement des effluents de la raffinerie d’Alger
I.3.1. La nature de traitement des effluents
Au niveau de la raffinerie d’Alger, les eaux résiduaires sont engendrées par la production, le
transport et le raffinage de brut ; Pour cette raison elle dispose d’une technique purement physique
de traitement.
Cette méthode consiste à collecter les effluents liquides dans deux bassins API pour la décantation
gravitaire, puis les eaux de rejet subissent un écrémage et traversent les cages à pailles pour être
filtrés, cette méthode permet uniquement à éliminer partiellement les hydrocarbures à émulsion
mécanique.
I.3.2. Eléments essentiel constitutifs du bassin API
Le bassin API est constitué de deux réseaux, réseau des eaux huileuses et réseau des eaux non
huileuses qui reçoit les eaux pluviales et de ruissèlement, pour éviter le problème de contamination
de ce réseau par le réseau huileuse il est équipé de point d’aspiration appelé “Chapeau chinois”.
Le bassin est d’une longueur de 50 mètres et une largeur de 10.5 mètres et est constitué de :
a. Filtres à foin: Les filtres à foin sont des cages grillagées remplies sur une épaisseur de 0,28 m
de foin traversé par le courant d’eau. Les trois filtres disposés en parallèle sont inclinés avec
un angle d’environ 30° (afin d’augmenter la surface de contact entre le foin et l’eau).
FIGURE 14: FILTRE A FOIN.
b. Ecrémeurs: Pour extraction périodique des huiles surnageant l’eau et est commandé par une
vanne d’arrêt manuelle.
