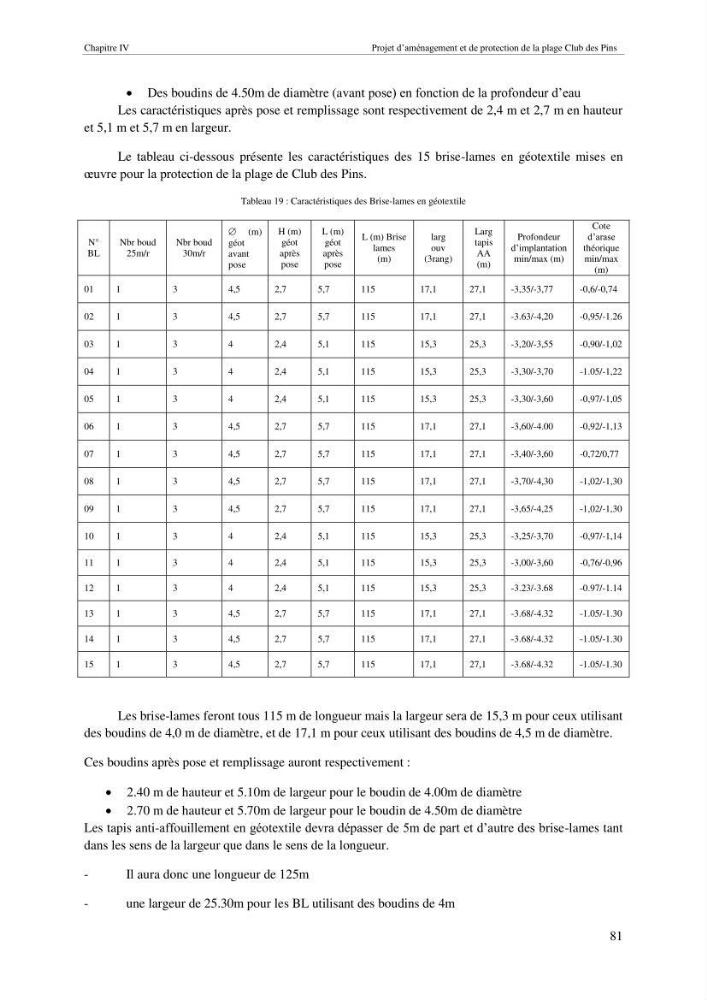

Chapitre IV
Projet d’aménagement et de protection de la plage Club des Pins
81
Des boudins de 4.50m de diamètre (avant pose) en fonction de la profondeur d’eau
Les caractéristiques après pose et remplissage sont respectivement de 2,4 m et 2,7 m en hauteur
et 5,1 m et 5,7 m en largeur.
Le tableau ci-dessous présente les caractéristiques des 15 brise-lames en géotextile mises en
œuvre pour la protection de la plage de Club des Pins.
Tableau 19 : Caractéristiques des Brise-lames en géotextile
N°
BL
Nbr boud
25m/r
Nbr boud
30m/r
(m)
géot
avant
pose
H (m)
géot
après
pose
L (m)
géot
après
pose
L (m) Brise
lames
(m)
larg
ouv
(3rang)
Larg
tapis
AA
(m)
Profondeur
d’implantation
min/max (m)
Cote
d’arase
théorique
min/max
(m)
01
1
3
4,5
2,7
5,7
115
17,1
27,1
-3,35/-3,77
-0,6/-0,74
02
1
3
4,5
2,7
5,7
115
17,1
27,1
-3.63/-4,20
-0,95/-1.26
03
1
3
4
2,4
5,1
115
15,3
25,3
-3,20/-3,55
-0,90/-1,02
04
1
3
4
2,4
5,1
115
15,3
25,3
-3,30/-3,70
-1.05/-1,22
05
1
3
4
2,4
5,1
115
15,3
25,3
-3,30/-3,60
-0,97/-1,05
06
1
3
4,5
2,7
5,7
115
17,1
27,1
-3,60/-4.00
-0,92/-1,13
07
1
3
4,5
2,7
5,7
115
17,1
27,1
-3,40/-3,60
-0,72/0,77
08
1
3
4,5
2,7
5,7
115
17,1
27,1
-3,70/-4,30
-1,02/-1,30
09
1
3
4,5
2,7
5,7
115
17,1
27,1
-3,65/-4,25
-1,02/-1,30
10
1
3
4
2,4
5,1
115
15,3
25,3
-3,25/-3,70
-0,97/-1,14
11
1
3
4
2,4
5,1
115
15,3
25,3
-3,00/-3,60
-0,76/-0,96
12
1
3
4
2,4
5,1
115
15,3
25,3
-3.23/-3.68
-0.97/-1.14
13
1
3
4,5
2,7
5,7
115
17,1
27,1
-3.68/-4.32
-1.05/-1.30
14
1
3
4,5
2,7
5,7
115
17,1
27,1
-3.68/-4.32
-1.05/-1.30
15
1
3
4,5
2,7
5,7
115
17,1
27,1
-3.68/-4.32
-1.05/-1.30
Les brise-lames feront tous 115 m de longueur mais la largeur sera de 15,3 m pour ceux utilisant
des boudins de 4,0 m de diamètre, et de 17,1 m pour ceux utilisant des boudins de 4,5 m de diamètre.
Ces boudins après pose et remplissage auront respectivement :
2.40 m de hauteur et 5.10m de largeur pour le boudin de 4.00m de diamètre
2.70 m de hauteur et 5.70m de largeur pour le boudin de 4.50m de diamètre
Les tapis anti-affouillement en géotextile devra dépasser de 5m de part et d’autre des brise-lames tant
dans les sens de la largeur que dans le sens de la longueur.
-
Il aura donc une longueur de 125m
-
une largeur de 25.30m pour les BL utilisant des boudins de 4m
