Chapitre IV
Projet d’aménagement et de protection de la plage Club des Pins
80
Chacun des 15 brise-lames sera composé de 3 rangées de boudins adossés dans le sens de la
largeur comme indiqué sur le schéma ci-dessous. Chacune des rangées sera formée, dans le sens de la
longueur, d’un boudin de 25 m et de 3 de 30 m dont la disposition variera suivant les rangées.
Les boudins en géotextiles seront pré confectionnés en usine et devront permettre d’obtenir une
digue avec les caractéristiques suivantes :
Une cote d’arase moyenne de -1.00m
Une largeur minimale après pose variant entre 15.30m et 17.10m en fonction du briselames (09 BL de 115m x 17.10m et 06 BL de 115m x 15.30m)
Il est impératif que l’arase supérieure de la digue sous-marine soit respectée pour assurer l’efficacité
de l’ouvrage en terme d’atténuation de la houle (atténuateur de houle).
Présentation détaillée des Brise-lames en géotubes
Du fait de la longueur de la plage à protéger et pour assurer une bonne circulation des eaux,
l’ouvrage sera composé de 15 brise-lames de 115ml de longueur séparés d’environ 80m comme
indiqué sur la FIG. N° 2 et l’annexe 1. Les brise-lames devront être réalisés avec des boudins dont les
longueurs varient entre 25m et 35m et d’un diamètre avant pose de 4m et 4.50m (Voir tableau ciaprès).
Chacun des 15 brise-lames sera composé de 3 rangées de boudins adossés dans le sens de la largeur,
chacune de ces rangées sera formée dans le sens de la longueur, d’un (1) boudin de 25m, (2) deux
boudins de 30m et d’un boudin de 35m.La disposition des boudins variera suivant les rangées. (Total
115ml) (Voir fig. 5 et 6)
Les brise-lames devront être installés sur du sable. Ainsi, certains devront être installés
légèrement plus au large que d’autres pour éviter le faciès rocheux existant sur le site ; Ce qui
implique une implantation de ceux-ci à des profondeurs plus importantes. (Voir annexe 1)
Afin de respecter une cote d’arase plus ou moins identique, deux types de boudins seront adoptés :
Des boudins de 4.00m de diamètre (avant pose) en fonction de la profondeur d’eau

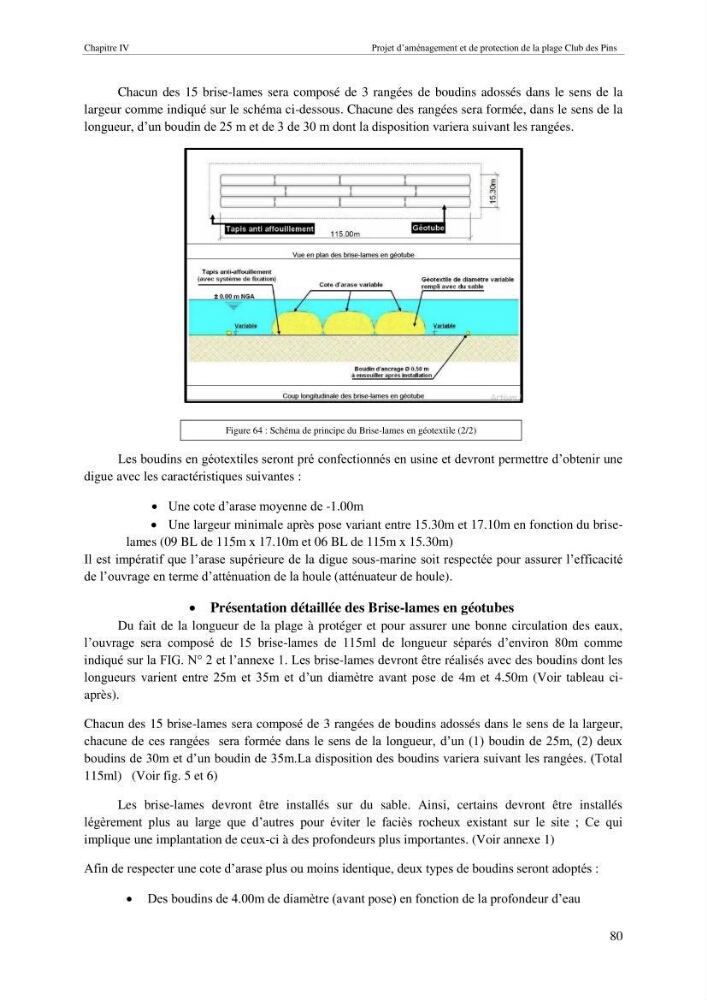

Figure 64 : Schéma de principe du Brise-lames en géotextile (2/2)
