Chapitre III
Matériel et Méthodes
45
III.7.3. Préparation des échantillons à analyser
Après broyage de nos échantillons, on prépare les portes échantillons spécifiques à l’analyseur
(les coupelles), en procédant d’abord à un nettoyage avec de l’alcool chirurgical à 70°C.
Par la suite, on insère du papier film ‘Mylar’ entre les deux compartiments du porte échantillon
de façon à ce qu’il soit bloqué entre ces deux derniers. Pour chaque espèce, on a préparé 3 répliquât
d’environ 3 g chacun. Les échantillons étiquetés ont été passé dans l’analyseur, avec un temps
d’analyse de 180s.
III.7.4. La calibration
Pour calibrer l'échelle d'énergie et afin d’obtenir de meilleurs résultats, il suffit d’avoir deux pics
d'énergies connues et largement séparés, avec de bonnes statistiques de comptage et aucun
chevauchement. A cet effet, on a utilisé les pics du Fe (Kα1) du canal 1 : Ch1 = 162 et du Br (Kα1)
du canal 2 : Ch2 = 300, tel que, leurs énergies soient respectivement : E1= 6.403 keV et
E2= 11.924 keV.
Par la suite, on a procédé au marquage des régions d'intérêt (RI) autour des deux pics, l’étalonnage
est alors effectué en ouvrant une boite de dialogue dans l´ordinateur relié à l´appareil et en
définissant les énergies des centroïdes. Le logiciel effectue alors une régression linéaire de type
Y = ax + b.
Où : Y: L’énergie (E) ; a: le zéro ou le bruit de fond (eV) ; x: les canaux (Ch) et b: le gain (eV/ch).
L’étalonnage obtenu est illustré sur la figure(III-10).

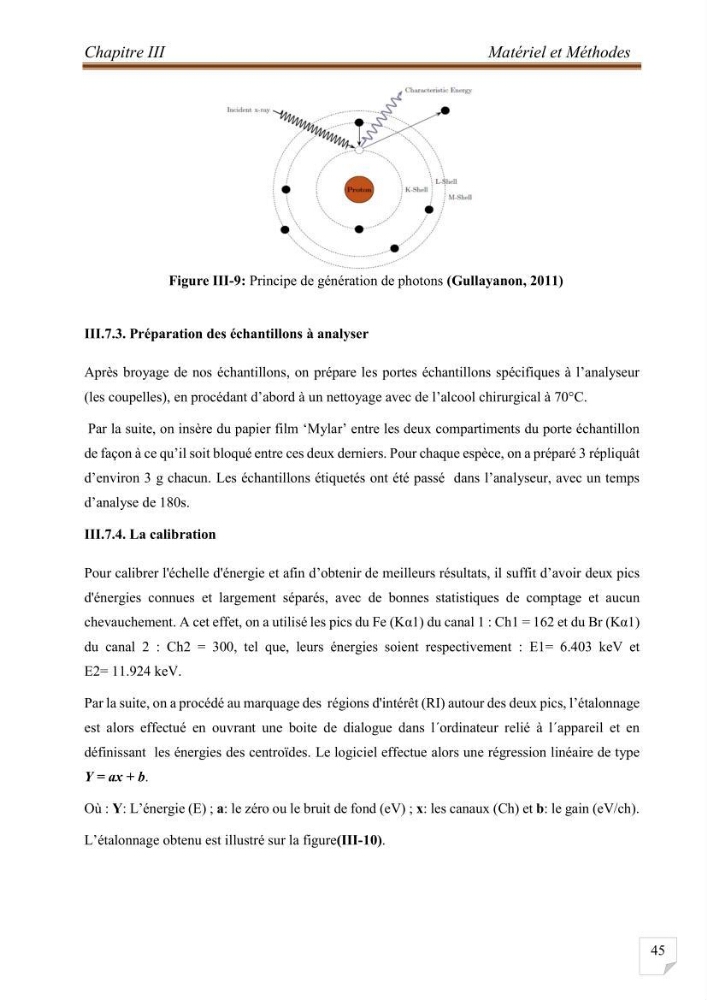

Figure III-9: Principe de génération de photons (Gullayanon, 2011)
