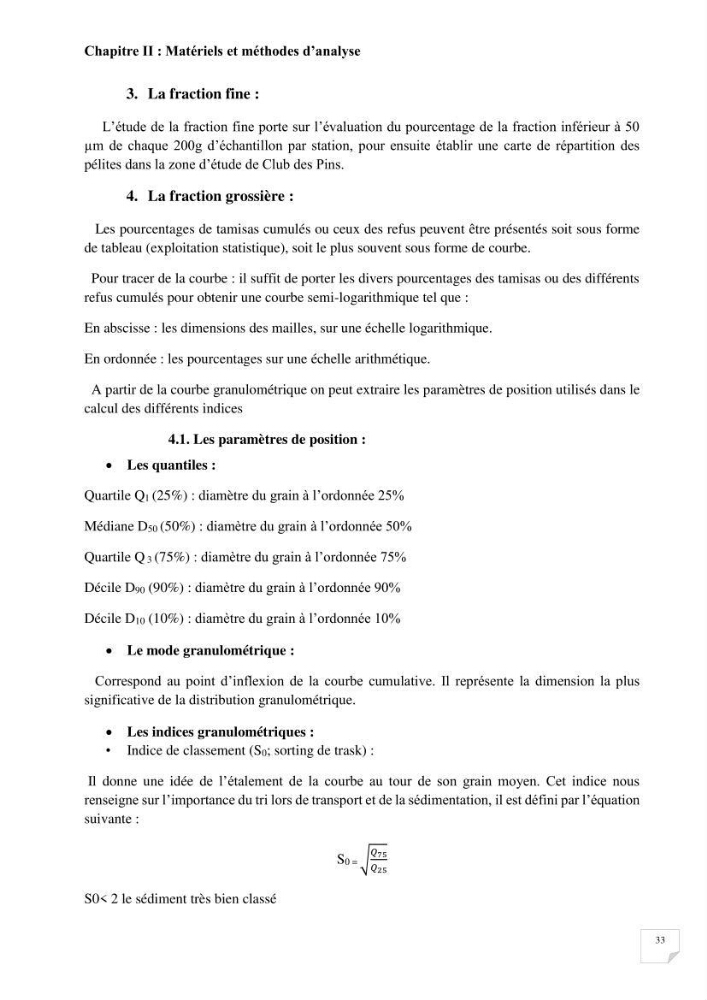

Chapitre II : Matériels et méthodes d’analyse
33
3. La fraction fine :
L’étude de la fraction fine porte sur l’évaluation du pourcentage de la fraction inférieur à 50
µm de chaque 200g d’échantillon par station, pour ensuite établir une carte de répartition des
pélites dans la zone d’étude de Club des Pins.
4. La fraction grossière :
Les pourcentages de tamisas cumulés ou ceux des refus peuvent être présentés soit sous forme
de tableau (exploitation statistique), soit le plus souvent sous forme de courbe.
Pour tracer de la courbe : il suffit de porter les divers pourcentages des tamisas ou des différents
refus cumulés pour obtenir une courbe semi-logarithmique tel que :
En abscisse : les dimensions des mailles, sur une échelle logarithmique.
En ordonnée : les pourcentages sur une échelle arithmétique.
A partir de la courbe granulométrique on peut extraire les paramètres de position utilisés dans le
calcul des différents indices
4.1. Les paramètres de position :
 Les quantiles :
Quartile Q1 (25%) : diamètre du grain à l’ordonnée 25%
Médiane D50 (50%) : diamètre du grain à l’ordonnée 50%
Quartile Q 3 (75%) : diamètre du grain à l’ordonnée 75%
Décile D90 (90%) : diamètre du grain à l’ordonnée 90%
Décile D10 (10%) : diamètre du grain à l’ordonnée 10%
 Le mode granulométrique :
Correspond au point d’inflexion de la courbe cumulative. Il représente la dimension la plus
significative de la distribution granulométrique.
 Les indices granulométriques :
• Indice de classement (S0; sorting de trask) :
Il donne une idée de l’étalement de la courbe au tour de son grain moyen. Cet indice nous
renseigne sur l’importance du tri lors de transport et de la sédimentation, il est défini par l’équation
suivante :
S0 = √
𝑄 75
𝑄 25
S0< 2 le sédiment très bien classé
