Chapitre II : Matériels et méthodes d’analyse
32
2. Méthode d’analyse au laboratoire
L´essai consiste à fractionner au moyen d´une série de tamis un matériau en plusieurs classes
granulaires de tailles décroissantes. Les dimensions de mailles et le nombre des tamis sont choisis
en fonction de la nature de l´échantillon et de la précision attendue.
Les masses des différents refus ou celles des différents tamisas sont rapportées à la masse
initiale de matériau, les pourcentages ainsi obtenus sont exploités, soit sous leur forme numérique,
soit sous une forme graphique (courbe granulométrique).
Le procédé de l’analyse granulométrique se fait selon les étapes suivantes :
Sécher l’échantillon à l’étuve pendant 24h à 105°C
Peser 200g de l’échantillon
Rincer les 200g de l’échantillon à l’eau dans un tamis à 50 µm afin d’éliminer la fraction fine
Remettre l’échantillon sécher à l’étuve pendant 24h à 105°C
Une quantité de 180g de sédiment pour chaque station est tamisé pendant 10 min par une tamiseuse
de type AFNOR dont le diamètre des mailles en microns des tamis est dans l’ordre décroissant :
4000- 3150-2500-2000-1600-1250-1000-800-630-500-400-315-250-200-160-125-100-80-63-5040.
Peser le refus de chaque tamis et calculer le pourcentage pondéral pour chaque classe
granulométrique
NB : les prélèvements d’échantillons et le tamisage a été effectués par le LEM

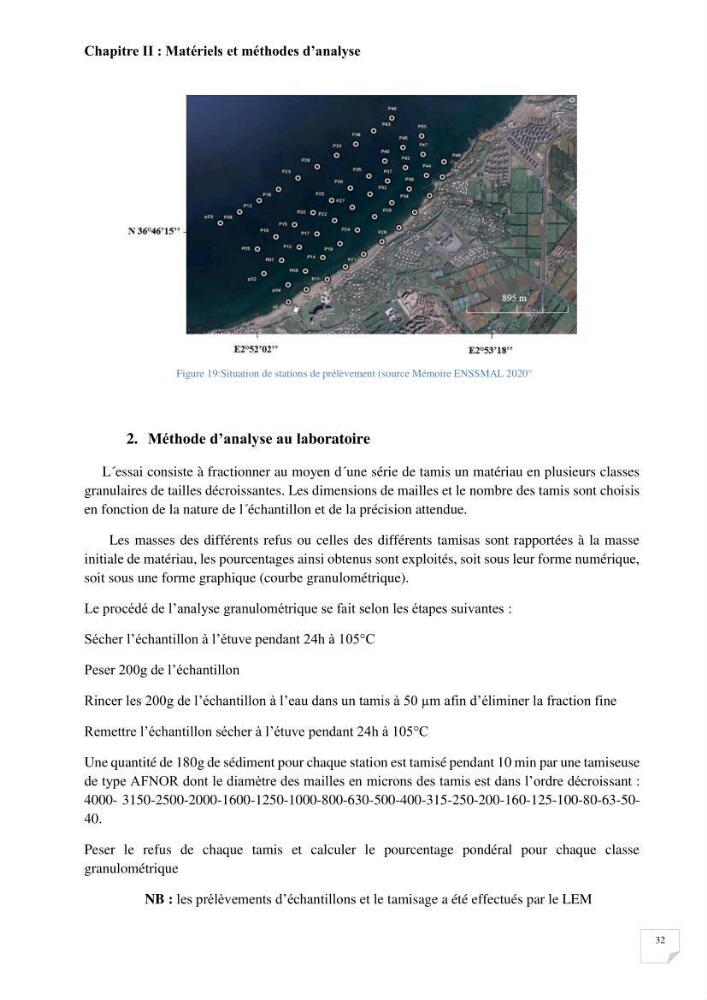

Figure 19:Situation de stations de prélèvement (source Mémoire ENSSMAL 2020°
