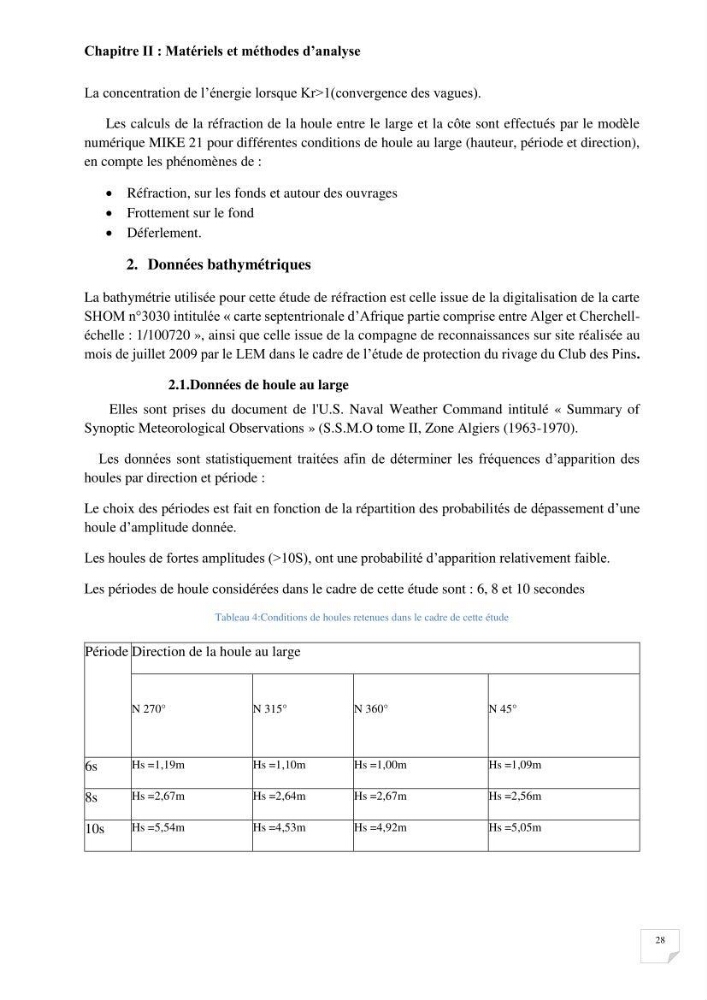

Chapitre II : Matériels et méthodes d’analyse
28
La concentration de l’énergie lorsque Kr>1(convergence des vagues).
Les calculs de la réfraction de la houle entre le large et la côte sont effectués par le modèle
numérique MIKE 21 pour différentes conditions de houle au large (hauteur, période et direction),
en compte les phénomènes de :
Réfraction, sur les fonds et autour des ouvrages
Frottement sur le fond
Déferlement.
2. Données bathymétriques
La bathymétrie utilisée pour cette étude de réfraction est celle issue de la digitalisation de la carte
SHOM n°3030 intitulée « carte septentrionale d’Afrique partie comprise entre Alger et Cherchelléchelle : 1/100720 », ainsi que celle issue de la compagne de reconnaissances sur site réalisée au
mois de juillet 2009 par le LEM dans le cadre de l’étude de protection du rivage du Club des Pins.
2.1.Données de houle au large
Elles sont prises du document de l'U.S. Naval Weather Command intitulé « Summary of
Synoptic Meteorological Observations » (S.S.M.O tome II, Zone Algiers (1963-1970).
Les données sont statistiquement traitées afin de déterminer les fréquences d’apparition des
houles par direction et période :
Le choix des périodes est fait en fonction de la répartition des probabilités de dépassement d’une
houle d’amplitude donnée.
Les houles de fortes amplitudes (>10S), ont une probabilité d’apparition relativement faible.
Les périodes de houle considérées dans le cadre de cette étude sont : 6, 8 et 10 secondes
Tableau 4:Conditions de houles retenues dans le cadre de cette étude
Période Direction de la houle au large
N 270°
N 315°
N 360°
N 45°
6s
Hs =1,19m
Hs =1,10m
Hs =1,00m
Hs =1,09m
8s
Hs =2,67m
Hs =2,64m
Hs =2,67m
Hs =2,56m
10s
Hs =5,54m
Hs =4,53m
Hs =4,92m
Hs =5,05m
28
La concentration de l’énergie lorsque Kr>1(convergence des vagues).
Les calculs de la réfraction de la houle entre le large et la côte sont effectués par le modèle
numérique MIKE 21 pour différentes conditions de houle au large (hauteur, période et direction),
en compte les phénomènes de :
Réfraction, sur les fonds et autour des ouvrages
Frottement sur le fond
Déferlement.
2. Données bathymétriques
La bathymétrie utilisée pour cette étude de réfraction est celle issue de la digitalisation de la carte
SHOM n°3030 intitulée « carte septentrionale d’Afrique partie comprise entre Alger et Cherchelléchelle : 1/100720 », ainsi que celle issue de la compagne de reconnaissances sur site réalisée au
mois de juillet 2009 par le LEM dans le cadre de l’étude de protection du rivage du Club des Pins.
2.1.Données de houle au large
Elles sont prises du document de l'U.S. Naval Weather Command intitulé « Summary of
Synoptic Meteorological Observations » (S.S.M.O tome II, Zone Algiers (1963-1970).
Les données sont statistiquement traitées afin de déterminer les fréquences d’apparition des
houles par direction et période :
Le choix des périodes est fait en fonction de la répartition des probabilités de dépassement d’une
houle d’amplitude donnée.
Les houles de fortes amplitudes (>10S), ont une probabilité d’apparition relativement faible.
Les périodes de houle considérées dans le cadre de cette étude sont : 6, 8 et 10 secondes
Tableau 4:Conditions de houles retenues dans le cadre de cette étude
Période Direction de la houle au large
N 270°
N 315°
N 360°
N 45°
6s
Hs =1,19m
Hs =1,10m
Hs =1,00m
Hs =1,09m
8s
Hs =2,67m
Hs =2,64m
Hs =2,67m
Hs =2,56m
10s
Hs =5,54m
Hs =4,53m
Hs =4,92m
Hs =5,05m
