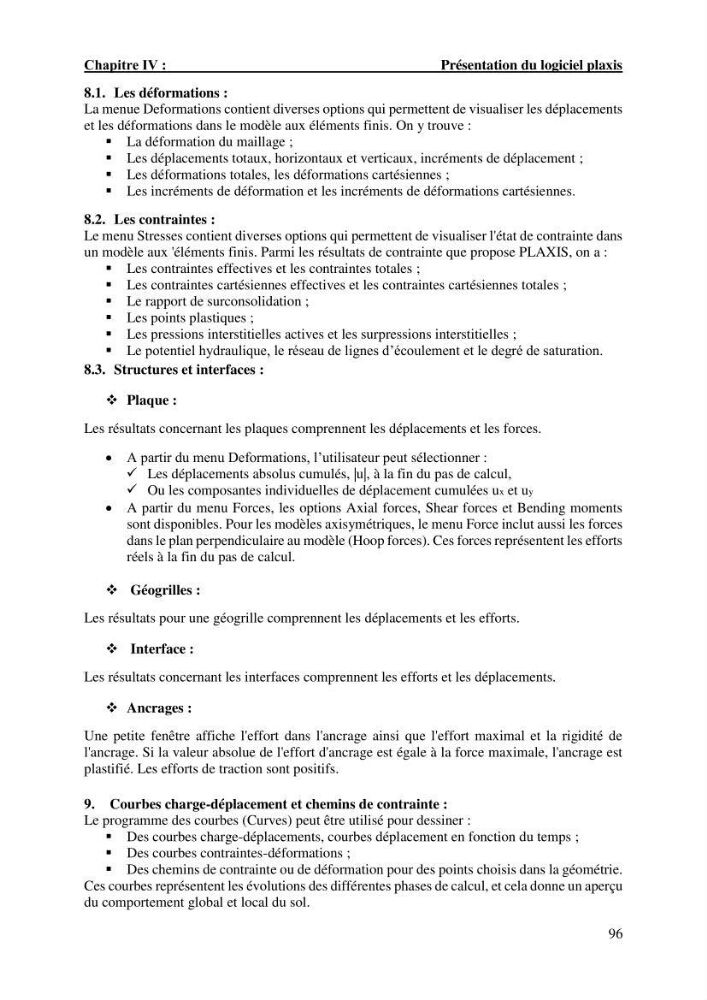

8.1. Les déformations :
La menue Deformations contient diverses options qui permettent de visualiser les déplacements
et les déformations dans le modèle aux éléments finis. On y trouve :
 La déformation du maillage ;
 Les déplacements totaux, horizontaux et verticaux, incréments de déplacement ;
 Les déformations totales, les déformations cartésiennes ;
 Les incréments de déformation et les incréments de déformations cartésiennes.
8.2. Les contraintes :
Le menu Stresses contient diverses options qui permettent de visualiser l'état de contrainte dans
un modèle aux 'éléments finis. Parmi les résultats de contrainte que propose PLAXIS, on a :
 Les contraintes effectives et les contraintes totales ;
 Les contraintes cartésiennes effectives et les contraintes cartésiennes totales ;
 Le rapport de surconsolidation ;
 Les points plastiques ;
 Les pressions interstitielles actives et les surpressions interstitielles ;
 Le potentiel hydraulique, le réseau de lignes d’écoulement et le degré de saturation.
8.3. Structures et interfaces :
 Plaque :
Les résultats concernant les plaques comprennent les déplacements et les forces.
 A partir du menu Deformations, l’utilisateur peut sélectionner :
 Les déplacements absolus cumulés, |u|, à la fin du pas de calcul,
 Ou les composantes individuelles de déplacement cumulées ux et uy
 A partir du menu Forces, les options Axial forces, Shear forces et Bending moments
sont disponibles. Pour les modèles axisymétriques, le menu Force inclut aussi les forces
dans le plan perpendiculaire au modèle (Hoop forces). Ces forces représentent les efforts
réels à la fin du pas de calcul.
 Géogrilles :
Les résultats pour une géogrille comprennent les déplacements et les efforts.
 Interface :
Les résultats concernant les interfaces comprennent les efforts et les déplacements.
 Ancrages :
Une petite fenêtre affiche l'effort dans l'ancrage ainsi que l'effort maximal et la rigidité de
l'ancrage. Si la valeur absolue de l'effort d'ancrage est égale à la force maximale, l'ancrage est
plastifié. Les efforts de traction sont positifs.
9. Courbes charge-déplacement et chemins de contrainte :
Le programme des courbes (Curves) peut être utilisé pour dessiner :
 Des courbes charge-déplacements, courbes déplacement en fonction du temps ;
 Des courbes contraintes-déformations ;
 Des chemins de contrainte ou de déformation pour des points choisis dans la géométrie.
Ces courbes représentent les évolutions des différentes phases de calcul, et cela donne un aperçu
du comportement global et local du sol.
