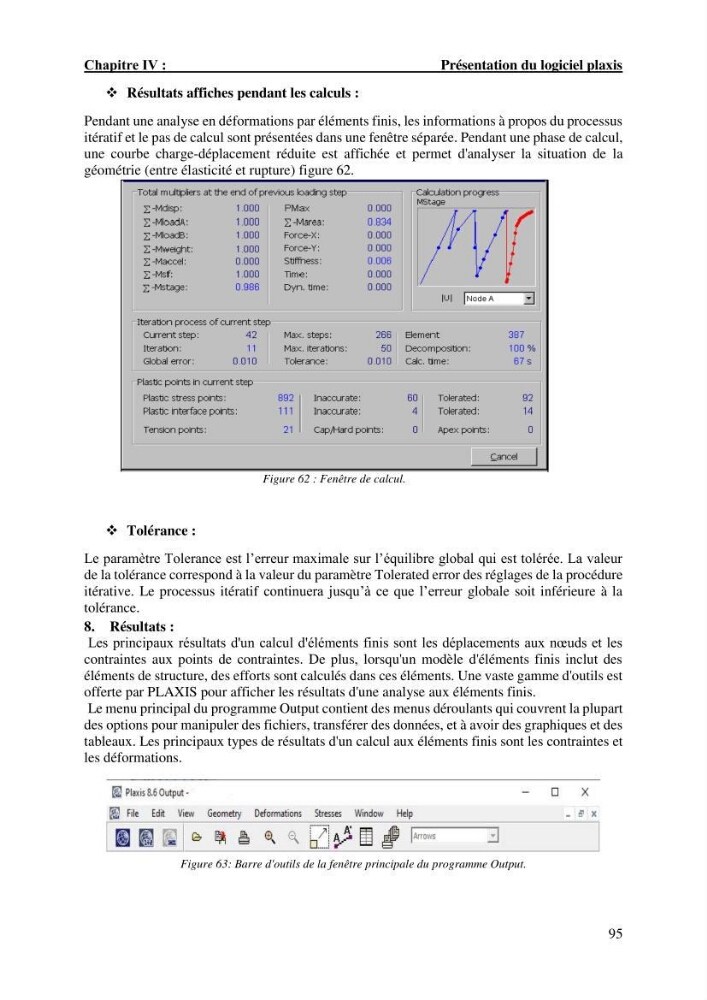

Chapitre Ⅳ :
Présentation du logiciel plaxis
95
 Résultats affiches pendant les calculs :
Pendant une analyse en déformations par éléments finis, les informations à propos du processus
itératif et le pas de calcul sont présentées dans une fenêtre séparée. Pendant une phase de calcul,
une courbe charge-déplacement réduite est affichée et permet d'analyser la situation de la
géométrie (entre élasticité et rupture) figure 62.
 Tolérance :
Le paramètre Tolerance est l’erreur maximale sur l’équilibre global qui est tolérée. La valeur
de la tolérance correspond à la valeur du paramètre Tolerated error des réglages de la procédure
itérative. Le processus itératif continuera jusqu’à ce que l’erreur globale soit inférieure à la
tolérance.
8. Résultats :
Les principaux résultats d'un calcul d'éléments finis sont les déplacements aux nœuds et les
contraintes aux points de contraintes. De plus, lorsqu'un modèle d'éléments finis inclut des
éléments de structure, des efforts sont calculés dans ces éléments. Une vaste gamme d'outils est
offerte par PLAXIS pour afficher les résultats d'une analyse aux éléments finis.
Le menu principal du programme Output contient des menus déroulants qui couvrent la plupart
des options pour manipuler des fichiers, transférer des données, et à avoir des graphiques et des
tableaux. Les principaux types de résultats d'un calcul aux éléments finis sont les contraintes et
les déformations.
Figure 62 : Fenêtre de calcul.
Figure 63: Barre d'outils de la fenêtre principale du programme Output.
