Chapitre II :
Interaction sol-pieux
59
Et des moments de renversement, le comportement peut être similaire à celui montré sur la
figure (Fig. 27). Le groupe a tendance à répondre à cette sollicitation simple comme suit :
[O’Neill & al. 1985]
1. Le groupe s’incline dans la direction de la charge et du moment induisant des poussées
axiales dans les pieux ;
2. Les pieux individuels tournent au niveau de leur point de connexion avec la structure ;
3. Le centre du groupe se déplace au niveau de la connexion avec la superstructure ;
4. Les pieux se déplacent relativement les uns par rapport aux autres selon ce que leur permet
la rigidité de la structure ou du chevêtre ;
5. Chaque pieu fléchit sur sa longueur, induisant des moments de flexion interne.
6.1. Les causes de la complexité du comportement du groupe sous charge latéral
Le comportement de groupe de pieux verticaux soumis à des charges transversales et à des
moments détorsion est fonction de nombreuses variables interdépendantes. On peut distinguer
d’une part les facteurs que l’on pourrait considérer de géométriques ou structurels et ceux à
connotations plus mécaniques, conséquences de l’interaction pieu-sol-pieu.
Cette interaction résulte de la superposition des champs de contrainte et des champs de
déformation. Dans le cas de groupes de pieux faiblement espacés, on peut distinguer deux
conditions de contrainte [Townsend & Al. 1997] :
Une zone proche soumise à de fortes contraintes et à des déformations plastiques (Grands
déplacements dans la zone proche du pieu) ;
Une zone plus lointaine soumise à de petites contraintes et déplacements entre les pieux.
Tableau 8 : Tableau des facteurs que l’on pourrait considérer de géométriques ou structurels et leurs influences
[O’Neill & Al. 1985].
La géométrie du groupe
- Influence la proportion relative du moment global auquel
résistent les pieux (par frottement latéral et flexion) ;
- Agit sur la résistance à la rotation selon l’emplacement des pieux
par rapport à l’axe de rotation ;
- Influence le degré de modification du comportement du pieu dû
à la présence des autres pieux.
Les conditions en tête de pieu Influence à la fois le comportement de chaque pieu dans le groupe,
mais aussi le comportement du groupe tout entier.

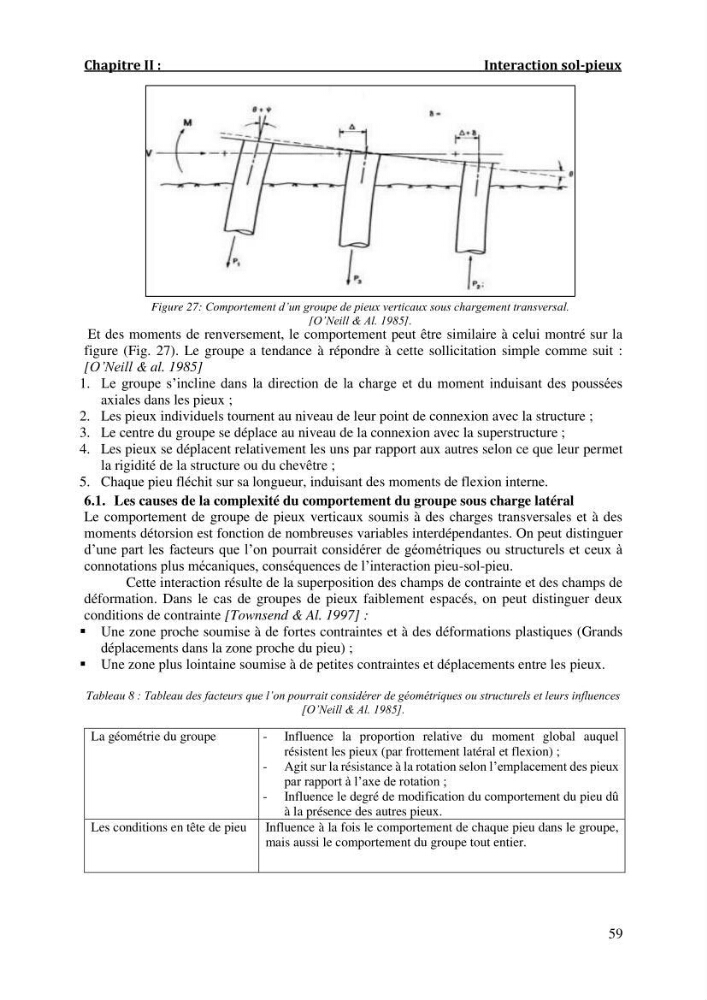

Figure 27: Comportement d’un groupe de pieux verticaux sous chargement transversal.
[O’Neill & Al. 1985].
