Chapitre II :
Interaction sol-pieux
58
En cas où H et M agissent simultanément en tête du pieu, on doit s'assurer que le point
représentatif (M, H) dans le diagramme de la figure 8 est à l'intérieur du triangle limité par les
axes et la droite joignant les points (Madm, 0) et (0, Hadm). Selon Ménard, la stabilité du pieu visà-vis du chargement horizontal du sol est assurée si : H< Hadm = Hu/Fs et M < Madm = Mu/Fs.
Selon :
Hadm : La charge horizontale admissible, Selon Ménard (kg.m/s2)
Madm : Le moment horizontal admissible, Selon Ménard (N.m)
On prend souvent un coefficient de sécurité Fs égal à 3.
6. Le groupe sous charge latéral de travail :
Les déflexions d’un pieu isolé ou d’un groupe de pieu peuvent être considérées comme
augmentant approximativement linéairement avec la charge appliquée. La déflexion
transversale est causée par la déformation au cisaillement du sol au moment du chargement et
par la consolidation et le fluage subséquent au chargement. [Broms, 1964]
En générale le groupe de pieux est utilisé pour résister à des charges et des moments de trois
degrés de liberté en translation et en rotation. Pour un groupe soumis à des charges transversales

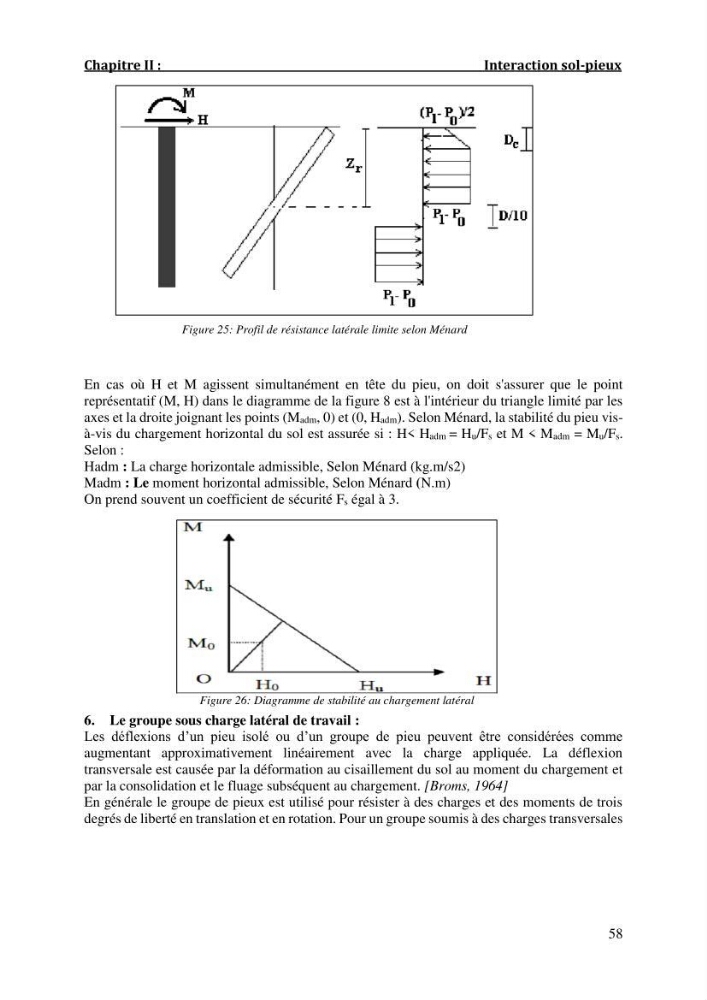

Figure 25: Profil de résistance latérale limite selon Ménard
Figure 26: Diagramme de stabilité au chargement latéral
