Chapitre II :
Interaction sol-pieux
55
Avec Pu : Résistance latérale du sol (N/m) et e : Excentricité de charge (m)
On présentera ci-après une méthode typique de chacune de ces trois catégories.
5.1. Méthode de Hansen (1961) :
Un des avantages de cette méthode est qu’elle traite le cas plus général d’un sol cohérent. La
résistance latérale du sol autour d’un pieu rigide est telle que :
  

0
0
'
u
v
q
c
P z
q
K CK B








Kq et Kc sont des facteurs de résistance latérale dépendant de la profondeur relative z/B et de
l’angle de frottement du sol, et q0 est une éventuelle surcharge verticale appliquée en surface.
Les facteurs Kq et Kc sont tirés des figures 24. L’effort limite Hu est ensuite calculé en résolvant
simultanément les deux équations générales.

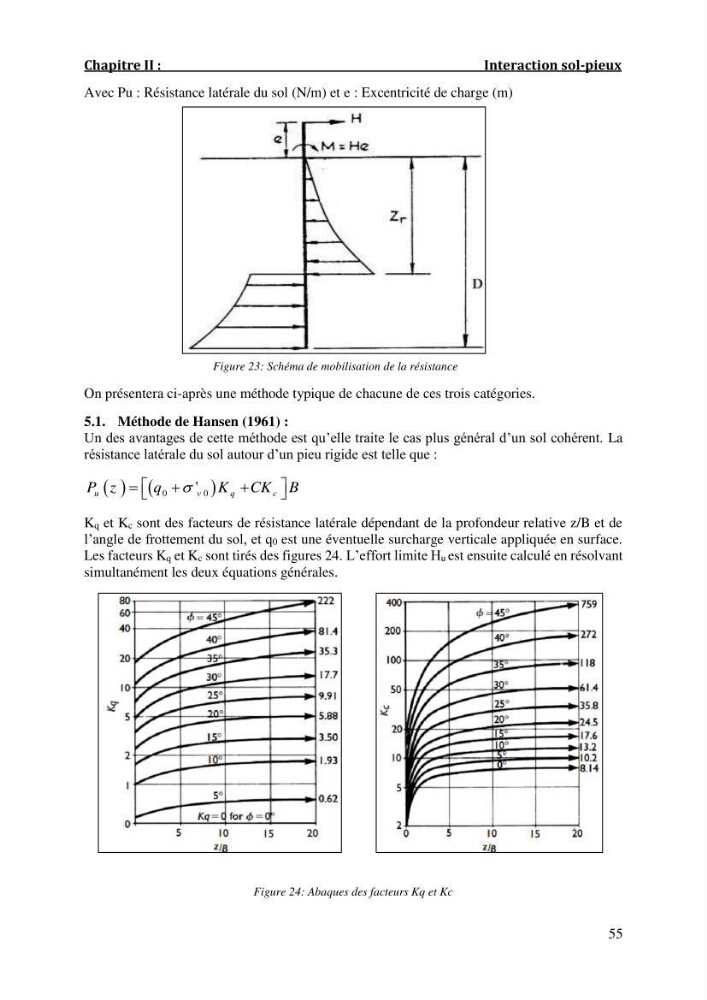

Figure 23: Schéma de mobilisation de la résistance
Figure 24: Abaques des facteurs Kq et Kc
