2.2. Quai en rideau de palplanches :
Les quais constitués par un rideau de palplanches métalliques ancré sur un rideau arrière, sont
utilisés lorsque le terrain naturel offre une portance insuffisante pour supporter un ouvrage
massif, mais possède des caractéristiques géotechniques permettant d'offrir une butée au pied
du rideau (côté bassin) capable d'équilibrer la poussée du remblai. C'est le cas des sols sableux,
de marnes ou d'argiles suffisamment compactes.
2.3. Ouvrages sur piles ou sur pieux :
Les quais constitués par une plate-forme en béton armé supportée par des pieux (ou piles) en
béton ou en acier, sont utilisés quand le terrain naturel est constitué d'une couche de mauvaise
qualité sous laquelle existe une couche de terrain de portance suffisante à une profondeur pas
trop importante.
Des pieux inclinés et la butée offerte par la partie supérieure du remblai permettent de mobiliser
une force horizontale suffisante pour équilibrer l'effort engendré par l'accostage et l'amarrage
des navires.

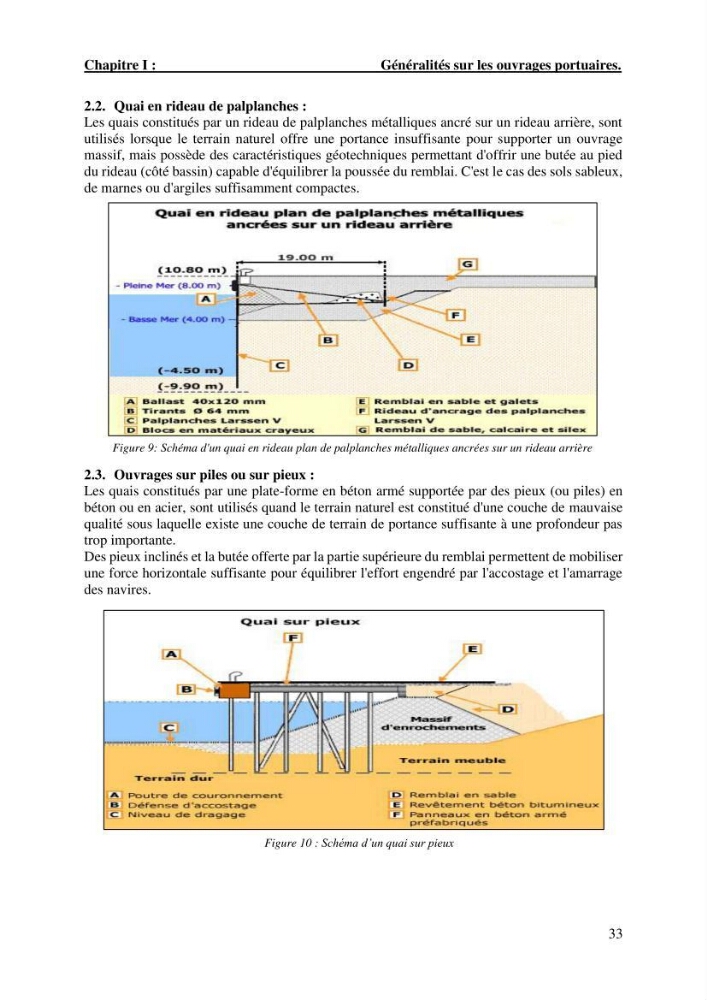

Figure 10 : Schéma d’un quai sur pieux
Figure 9: Schéma d'un quai en rideau plan de palplanches métalliques ancrées sur un rideau arrière
