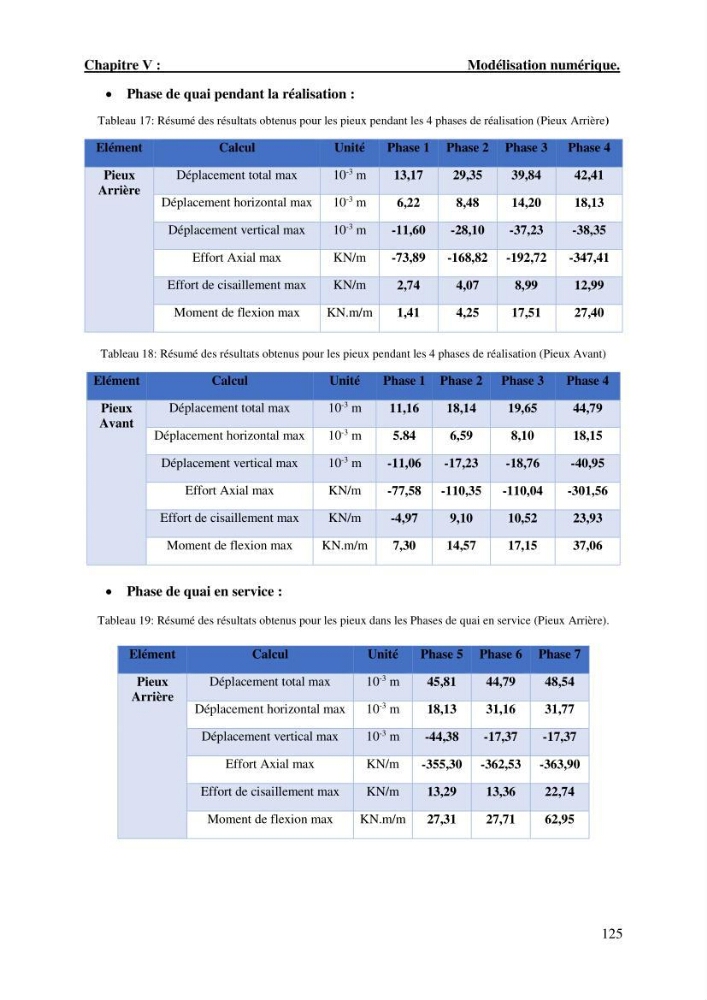

Chapitre Ⅴ :
Modélisation numérique.
125
 Phase de quai pendant la réalisation :
Tableau 17: Résumé des résultats obtenus pour les pieux pendant les 4 phases de réalisation (Pieux Arrière)
Elément
Calcul
Unité
Phase 1 Phase 2 Phase 3
Phase 4
Pieux
Arrière
Déplacement total max
10
-3 m
13,17
29,35
39,84
42,41
Déplacement horizontal max
10
-3 m
6,22
8,48
14,20
18,13
Déplacement vertical max
10
-3 m
-11,60
-28,10
-37,23
-38,35
Effort Axial max
KN/m
-73,89
-168,82 -192,72
-347,41
Effort de cisaillement max
KN/m
2,74
4,07
8,99
12,99
Moment de flexion max
KN.m/m
1,41
4,25
17,51
27,40
Tableau 18: Résumé des résultats obtenus pour les pieux pendant les 4 phases de réalisation (Pieux Avant)
Elément
Calcul
Unité
Phase 1 Phase 2 Phase 3
Phase 4
Pieux
Avant
Déplacement total max
10
-3 m
11,16
18,14
19,65
44,79
Déplacement horizontal max
10
-3 m
5.84
6,59
8,10
18,15
Déplacement vertical max
10
-3 m
-11,06
-17,23
-18,76
-40,95
Effort Axial max
KN/m
-77,58
-110,35
-110,04
-301,56
Effort de cisaillement max
KN/m
-4,97
9,10
10,52
23,93
Moment de flexion max
KN.m/m
7,30
14,57
17,15
37,06
 Phase de quai en service :
Tableau 19: Résumé des résultats obtenus pour les pieux dans les Phases de quai en service (Pieux Arrière).
Elément
Calcul
Unité
Phase 5 Phase 6 Phase 7
Pieux
Arrière
Déplacement total max
10
-3 m
45,81
44,79
48,54
Déplacement horizontal max
10
-3 m
18,13
31,16
31,77
Déplacement vertical max
10
-3 m
-44,38
-17,37
-17,37
Effort Axial max
KN/m
-355,30 -362,53 -363,90
Effort de cisaillement max
KN/m
13,29
13,36
22,74
Moment de flexion max
KN.m/m
27,31
27,71
62,95
