Chapitre III : Modélisation numérique du système hydrosédimentaire de la zone d’étude
42
de « Generation of Q3D Sediment Tables ». Ils doivent intégrer une condition quelconque de
bathymétrie, courant, houle, ou sédiment prédite par le module intégré (DHI, 2014).
On est amené à résoudre cette équation de transport-diffusion pour calculer la concentration
des sédiments transportes.
Avec : U : étant le champ de vitesse 3D.
W s : vecteur vitesse de chute des particules dirigées vers le bas.
γ t : le coefficient de diffusivité turbulente des sédiments (DHI, 2014).
Les principales étapes de l’approche intégrée de la modélisation par le MIKE 21 :
Avant d’entamer la simulation, il est important de créer un mesh file, ce dernier relie la
profondeur des eaux, extraite des données bathymétriques, à chaque point du domaine. Il
contient donc les informations concernant la profondeur des eaux, les boundary (les limites de
mesh file) et les éléments du maillage qui sont de type triangulaire pour les deux cas de
simulation (avant, et après la réalisation du port).

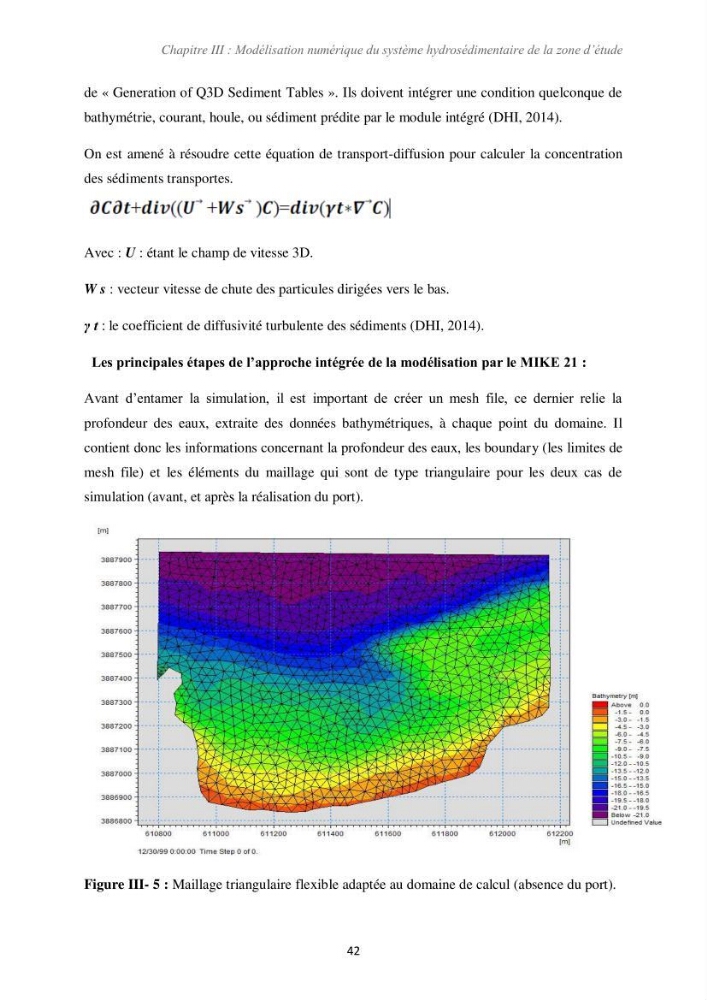

Figure III- 5 : Maillage triangulaire flexible adaptée au domaine de calcul (absence du port).
